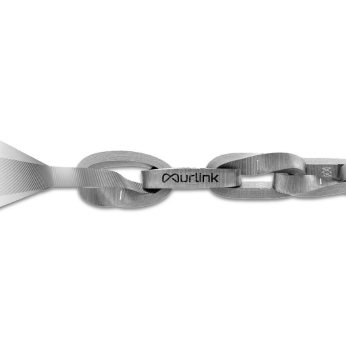

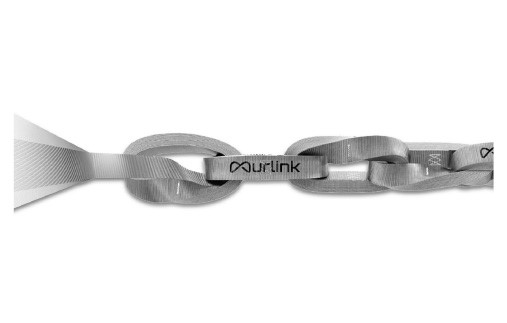

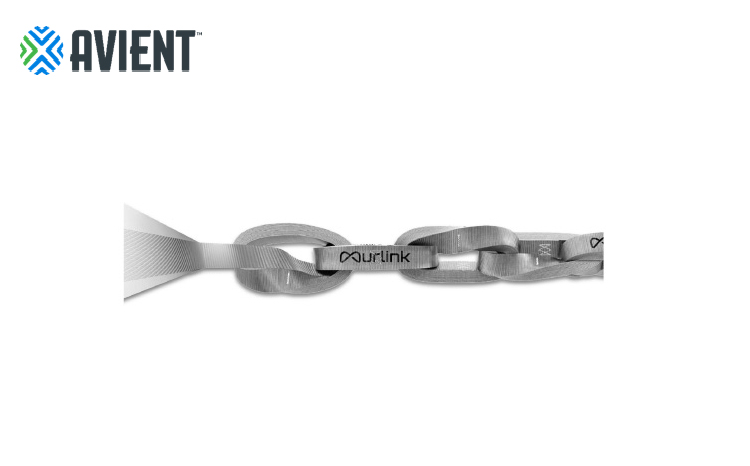

Mリンク
合成繊維チェーン
80％軽量 耐疲労性20倍
CE機械指令2006/42/EC準拠
DNV製造者認証
-
船舶貨物のラッシング -
伸び率2.5 ％未満（負荷時）の低伸度で荷動きを抑え、
安定した固縛を実現します。
鋼製チェーン比80％軽量でラッシング作業時間を
最大50％削減。係留コストの削減を期待できます。
錆びず、海水・油・粉塵環境にも強く、過酷な条件下に最適。
-
偏荷重に強い - 必要なリンク位置に金具を接続できるので、
現場で素早く長さを調整できます。偏荷重や異形物に対して、
吊り姿勢を合わせやすい設計で、
専用品を何本も持ち替える手間を減らします。
長さ調整ができるので、サイズ違いの在庫を削減できます。
-
重量物・プラント・特殊荷役 - 独自のメビウス構造により、リンク内部の全層が均等に
荷重を受け持つことで、強度と耐久性を最大化し、
繰り返し使用でも安定した性能を発揮します。
長さ調整が容易で、作業時間を短縮できます。
-
カーボンオフセット製品 - 本製品は、ライフサイクルで算定したCO₂排出量を、
認証済みの国内クレジットまたはJ-クレジットにより相殺し、
実質ゼロカーボンとして提供します。
環境主張はISO 14021に準拠した自己宣言型環境表示に基づき、
定められた算定方法と手順に沿って適切に実施しています。
特長
80%軽量 鋼製チェーン比
破断荷重20tの鋼製チェーン（80グレード）をMリンクに置き換えると、80%以上の軽量化。
作業にかかる人数を削減でき、作業員の負傷リスクも大幅に軽減。
耐疲労性20倍 鋼製チェーン比
破断荷重比0～50%の負荷条件下の繰り返し疲労試験において、Mリンクは10万サイクルを達成しています。鋼製チェーンは1,900サイクルで破断しました。
強度8倍 鋼製チェーン比
独自の「メビウス・ツイスト構造」により、リンク内部の全層が均等に荷重を受け持つことで、強度と耐久性を最大化し、過酷な環境下でも安定した性能を発揮します。素材にダイニーマ®を採用。同等質量の鋼製チェーン（80グレード）と比較して、約8倍の強度を持ちます。
低伸度2.5%
負荷をかけた時の伸び率は2.5%未満。
荷動きを抑え、増し締めは平均1回で安定した固縛を実現します。
Mリンク/ 性能表カタログ
| 破断荷重 [tf] |
ストレート
[tf] チョーク
[tf] バスケット
[tf] 2本吊り
60°[tf] 4本吊り
60°[tf] |
固縛 [tf]安全率4倍 |
ピッチｘ幅ｘ厚み[mm] | 単位質量[kg/m] |
|---|---|---|---|---|
| 10 | 1.6
1.2
3.2
2.7
4.0 |
2.5 | 100×20×8 | 0.325 |
| 15 | 2.5
2.0
5.0
4.2
6.2 |
3.7 | 100×20×12 | 0.475 |
| 17 | 2.8
2.2
5.6
4.7
7.0 |
4.2 | 100×20×14 | 0.585 |
| 20 | 3.3
2.6
6.6
5.6
8.2 |
5.0 | 100×20×16 | 0.625 |
| 24 | 4.0
3.2
8.0
6.8
10.0 |
6.0 | 125×30×12 | 0.710 |
| 28 | 4.6
3.6
9.2
7.8
11.5 |
7.0 | 125×30×14 | 0.835 |
| 32 | 5.3
4.2
10.6
9.0
13.2 |
8.0 | 125×30×16 | 0.940 |
| 42 | 7.0
5.6
14.0
11.9
17.5 |
10.5 | 250×30×20 | 1.05 |
| 50 | 8.3
6.6
16.6
14.1
20.7 |
12.5 | 250×30×26 | 1.27 |
| 60 | 10.0
8.0
20.0
17.0
25.0 |
15.0 | 250×40×22 | 1.61 |
| 64 | 10.6
8.4
21.2
18.0
26.5 |
16.0 | 250×40×24 | 1.75 |
| 72 | 12.0
9.6
24.0
20.4
30.0 |
18.0 | 250×40×26 | 1.90 |
| 76 | 12.6
10.0
25.2
21.4
31.5 |
19.0 | 250×40×28 | 2.05 |
| 88 | 14.6
11.6
29.2
24.8
36.5 |
22.0 | 300×50×24 | 2.10 |
| 100 | 16.6
13.2
33.2
28.2
41.5 |
25.0 | 300×50×26 | 2.28 |
| 108 | 18.0
14.4
36.0
30.6
45.0 |
27.0 | 300×50×28 | 2.45 |
| 128 | 21.3
17.0
42.6
36.2
53.2 |
32.0 | 400×75×22 | 3.06 |
| 144 | 24.0
19.2
48.0
40.8
60.0 |
36.0 | 400×75×24 | 3.34 |
| 160 | 26.6
21.2
53.2
45.2
66.5 |
40.0 | 400×75×26 | 3.62 |
| 176 | 29.3
23.4
58.6
49.8
73.2 |
44.0 | 400×75×28 | 3.89 |
| 200 | 33.3
26.6
66.6
56.6
83.2 |
50.0 | 500×75×32 | 4.35 |
| 220 | 36.6
29.2
73.2
62.2
91.5 |
55.0 | 500×75×36 | 4.90 |
| 240 | 40.0
32.0
80.0
68.0
100 |
60.0 | 500×75×38 | 5.05 |
| 280 | 46.6
37.2
93.2
79.2
117 |
70.0 | 600×75×46 | 6.04 |
| 320 | 53.3
42.6
106
90.6
133 |
80.0 | 700×75×52 | 6.83 |
| 450 | 75.0
60.0
150
127
187 |
112 | 750×110×52 | 8.94 |
| 900 | 150
120
300
255
375 |
225 | 1000×160×78 | 19.9 |
※上記数値は予告なく変更することがあります。
※Mlink®は、Industrias Murtra Cadenas. S. L.社の登録商標です。
※ダイニーマ®はAVIENT社の登録商標です。
Mリンク ループ/ 性能表カタログ
保護カバー：ポリエステル（標準）、ダイニーマ（オプション）
保護カバー：ポリエステル（標準）、ダイニーマ（オプション）
| 品番 |
破断荷重 [tf] |
標準長さ [mm] |
幅×厚み [mm] |
シャックルの 最小ピン径 [mm] |
単位質量 [kg/m] |
|---|---|---|---|---|---|
| L102004 | 10 | 2000 | 20× 8 | 16 | 0.325 |
| L152006 | 15 | 2000 | 20×12 | 16 | 0.475 |
| L172007 | 17 | 2000 | 20×14 | 16 | 0.585 |
| L202008 | 20 | 2000 | 20×16 | 17 | 0.625 |
| L243006 | 24 | 2000 | 30×12 | 17 | 0.710 |
| L283007 | 28 | 2000 | 30×14 | 20 | 0.835 |
| L323008 | 32 | 2000 | 30×16 | 21 | 0.940 |
| L423010 | 42 | 2000 | 30×20 | 27 | 1.050 |
| L503013 | 50 | 3000 | 30×26 | 27 | 1.510 |
| L524010 | 52 | 2000 | 40×20 | 27 | 1.465 |
| L604011 | 60 | 3000 | 40×22 | 27 | 1.610 |
| L644012 | 64 | 3000 | 40×24 | 29 | 1.750 |
| L724013 | 72 | 3000 | 40×26 | 29 | 1.905 |
| L764014 | 76 | 3000 | 40×28 | 29 | 2.050 |
| L885012 | 88 | 3000 | 50×24 | 32 | 2.100 |
| L1005013 | 100 | 3000 | 50×26 | 32 | 2.275 |
| L1085014 | 108 | 3000 | 50×28 | 37 | 2.450 |
| L1287511 | 128 | 3000 | 75×22 | 39 | 3.060 |
| L1447512 | 144 | 4000 | 75×24 | 39 | 3.335 |
| L1607513 | 160 | 4500 | 75×26 | 55 | 3.615 |
| L1767514 | 176 | 4000 | 75×28 | 55 | 3.890 |
| L2007516 | 200 | 4000 | 75×32 | 70 | 4.350 |
| L2207518 | 220 | 4500 | 75×36 | 70 | 4.895 |
| L2407520 | 240 | 5000 | 75×40 | 5.250 | |
| L2807523 | 280 | 5000 | 75×46 | 6.040 | |
| L32011018 | 320 | 5500 | 110×36 | 6.825 | |
| L36011022 | 360 | 6500 | 110×44 | 7.560 | |
| L40011024 | 400 | 5500 | 110×48 | 8.248 | |
| L45011026 | 450 | 6000 | 110×52 | 8.935 | |
| L50012526 | 500 | 6500 | 125×52 | 9.620 | |
| L60012532 | 600 | 7500 | 125×64 | 12.40 | |
| L70016031 | 700 | 8000 | 160×62 | 13.55 | |
| L80016035 | 800 | 9500 | 160×70 | 14.85 | |
| L90016039 | 900 | 12000 | 160×78 | 16.90 |
シンプルリンク/ 性能表カタログ
| 品番 |
破断荷重 [tf] |
使用荷重 [tf] 安全率6倍 |
参考質量 [kg] |
A×B×C [mm] |
品番 破断荷重 |
|---|---|---|---|---|---|
| シンプルリンク243006 | 24 | 4.8 | 0.28 | 12×90×170 | 102004 ：10tf 152006 ：15tf |
| シンプルリンク323008 | 32 | 6.4 | 0.34 | 16×100×185 | 202008 ：20tf |
| シンプルリンク524010 | 52 | 10.4 | 0.51 | 20×110×215 | 283007 ：28tf 323008 ：32tf |
| シンプルリンク724013 | 72 | 14.4 | 0.88 | 24×160×320 | 423010 ：42tf 503013 ：50tf |
| シンプルリンク885012 | 88 | 17.6 | 1.14 | 26×180×365 | 524010 ：52tf 604011 ：60tf |
| シンプルリンク1287511 | 128 | 25.6 | 1.70 | 24×190×365 | 644012 ：64tf 764014 ：76tf 885012 ：88tf |
| シンプルリンク1767514 | 176 | 35.2 | 2.18 | 32×200×405 | 1005013 ：100tf 1085014 ：108tf 1287511 ：128tf |
トリプルリンク/ 性能表カタログ
| 品番 |
サブリンク 品番 |
破断荷重 [tf] |
使用荷重 [tf] 安全率6倍 |
参考質量 [kg] |
A×B×C [mm] |
a×b×c [mm] |
品番 破断荷重 |
|---|---|---|---|---|---|---|---|
| トリプルリンク 323008 |
243006 | 32 | 6.4 | 0.76 | 16×100×185 | 12×90×170 | 102004 ：10tf 152006 ：15tf |
| トリプルリンク 524010 |
423010 | 52 | 10.4 | 1.12 | 20×110×215 | 19×100×215 | 202008 ：20tf 243006 ：24tf |
| トリプルリンク 724013 |
503013 | 72 | 14.4 | 1.69 | 24×160×320 | 23×110×215 | 283007 ：28tf 323008 ：32tf |
| トリプルリンク 1085014 |
764014 | 108 | 21.6 | 2.16 | 26×190×370 | 26×110×240 | 423010 ：42tf 503013 ：50tf |
| トリプルリンク 1287511 |
885012 | 128 | 25.6 | 3.28 | 24×190×365 | 25×160×250 | 604011 ：60tf |
| トリプルリンク 1767514 |
1085014 1287511 |
176 | 35.2 | 3.95 5.05 |
32×200×405 | 26×160×280 25×180×315 |
644012 ：64tf 724013 ：72tf 764014 ：76tf 885012 ：88tf |
使用上の注意
- ※使用環境：-40℃～70℃
- ※吊り荷が鋭利な場合は、保護カバーの使用など適切な処置が必要です。

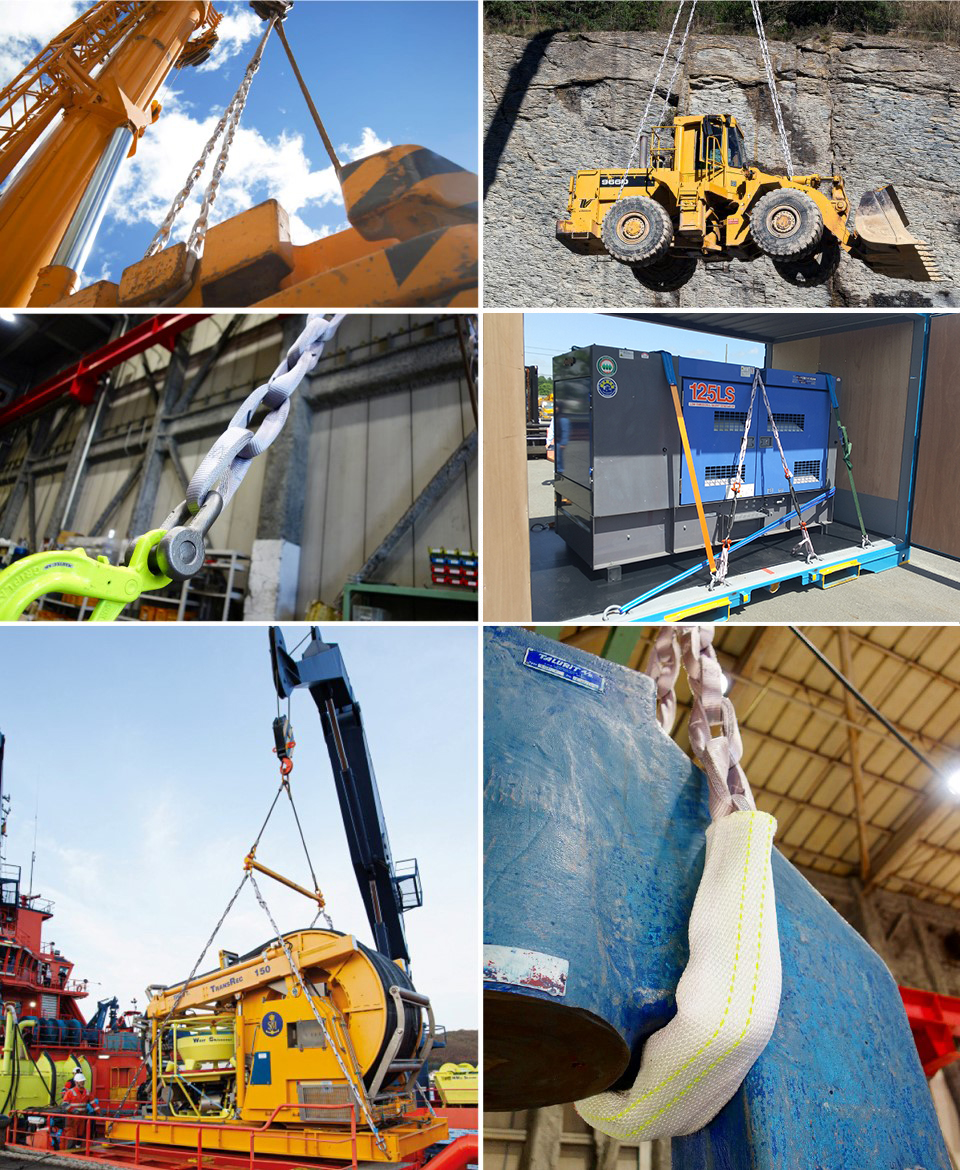

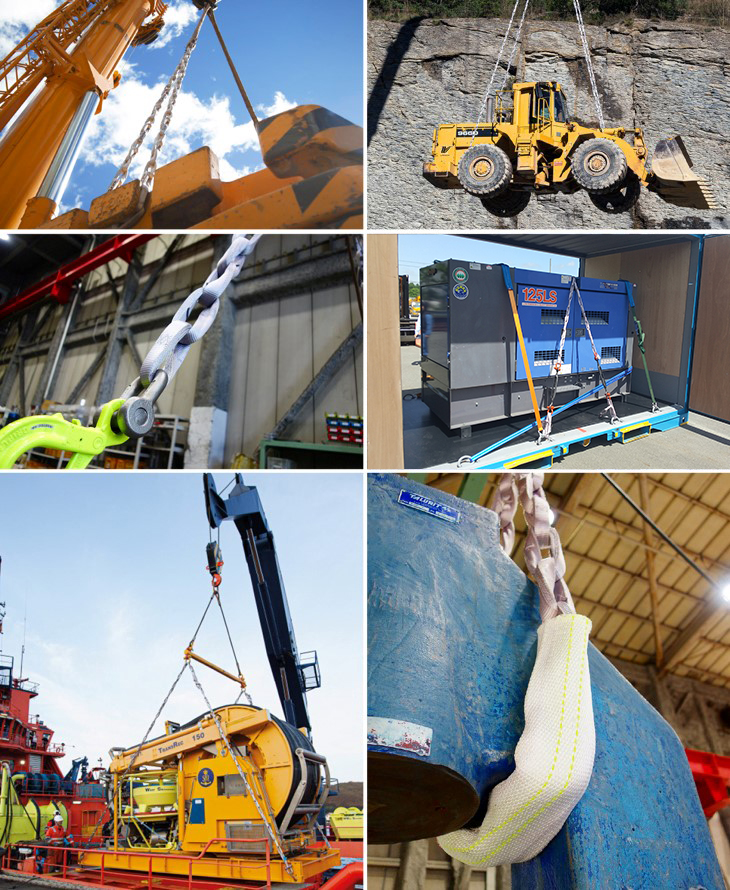

- 用途例
- 重量物の固縛/偏荷重吊り/浮体設備の係留 など
FAQ
Mリンクはどのような現場で最も効果を発揮しますか？
Mリンクは、「長さ調整」「軽量化」「耐久性」が求められる現場で特に効果を発揮します。
例えば、
- 港湾バルク貨物の荷役
- 船舶貨物のラッシング
- プラント設備、金型の据付
- 重量機械の搬入
- 橋梁・大型鋼構造物の架設
- コンクリート製品の荷役
などでは、作業時間の短縮、安全性向上、在庫削減などのメリットが期待できます。
Mリンクとラウンドスリングはどのように使い分けますか？
どちらも軽量な吊り具ですが、用途が異なります。
ラウンドスリングは長さが固定されているため、荷姿が一定の吊り作業に適しています。
一方、Mリンクはリンク単位で長さを調整できるため、
- 偏荷重の荷物
- 重心位置が変わる荷物
- 現場で長さ調整が必要な作業
に適しています。同じ現場でも用途に応じて使い分けることで、作業効率を高めることができます。
Mリンクとチェーンスリングの違いは何ですか？
Mリンクは、ダイニーマ®（UHMWPE）を使用した合成チェーンです。鋼製チェーンと同様にリンク構造を採用しながら、大幅な軽量化を実現しています。
鋼製チェーンは耐熱性や耐摩耗性に優れる一方で、重量が大きく作業者への負担が課題となることがあります。
Mリンクは同等の破断荷重を持つ鋼製チェーンと比較して約80％軽量で、長さ調整も容易なため、港湾荷役、重量物据付、ラッシングなど、作業効率や安全性を重視する現場に適しています。
偏荷重の荷物でも安全に玉掛けできますか？
偏荷重の荷物では、4本吊りでも荷重が均等に分散せず、一部のスリングへ大きな荷重が集中することがあります。
Mリンクはリンクごとに長さを調整できるため、現場で荷の重心に合わせた調整が可能です。
これにより、
- 荷姿の水平保持
- 玉掛け時間の短縮
- 作業のやり直し低減
につながります。港湾でのバルク貨物や重量物据付など、重心が一定でない荷物の玉掛けに適したシステムです。
ラッシング作業ではどのようなメリットがありますか？
Mリンクは負荷時の伸び率が2.5％未満と小さいことから、荷動きを抑え安定した固縛が可能です。
また、
- 長さ調整が容易
- 軽量
- 錆びない
という特長があり、ラッシング作業時間の短縮や、増し締め回数の削減にもつながります。
Mリンクは海水や屋外でも使用できますか？
はい。
Mリンクはダイニーマ®を採用しているため、
- 錆びない
- 水を吸収しにくい
- 海水環境に強い
- 油や多くの化学薬品の影響を受けにくい
という特長があります。そのため、港湾荷役・船舶ラッシング・海洋設備の作業などにも適しています。
ただし、高温環境や鋭利なエッジがある場合は、保護具の使用や適切な使用条件を確認する必要があります。
Mリンクは点検やメンテナンスが難しいですか？
いいえ。
使用前には、
- 切り傷
- 摩耗
- 熱損傷
- 縫製部の異常
- 識別タグの有無
などを目視点検します。
また、定期的に点検を行い、廃棄基準に該当する損傷がないことを確認することが重要です。
Mリンクは第三者認証を取得していますか？
Mリンクは、吊り上げ用途の製品として欧州機械指令（Machinery Directive 2006/42/EC）に適合しており、製品にはCE適合宣言（Declaration of Conformity）が発行されます。
また、製造元であるMURTRA社は、第三者認証機関DNVによる製造者認証を取得しています。
これらはMリンクの設計・製造・品質管理が一定の要求事項を満たしていることを示すもので、製品を採用・評価する際の信頼性を判断するための重要な根拠となります。
合成繊維チェーンには専用の規格や認証がありますか？
現在、合成繊維チェーン専用のJIS、EN、ISOなどの規格はありません。
新しい技術を採用した製品では、専用規格が整備される前に市場へ投入されるケースも少なくありません。
Mリンクは、設計にあたって、EN 1677、EN 818、EN 13889、ASME B30などの吊り上げ関連規格を技術的な基盤として考慮されており、欧州機械指令（2006/42/EC）に適合した製品です。
つまり、専用規格はまだありませんが、適用される法令や関連規格に基づいて設計・評価され、品質管理体制も第三者機関によって認証された製品です。
関連商品
回転型アイボルト
CODIPRO
SuperMax®️️ロープ
ダイニーマ

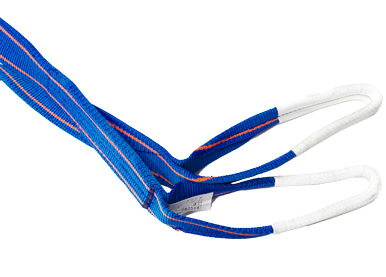

ウルトラベルトスリング
