きわみ
重量物用スリング
NETIS(KTK-170003-VE)
- 高強度を担保するT-LOC加工
-
従来のアルミ製クランプ管に加えて
鉄製スリーブを同時にプレスすることで、
高強度ワイヤ使用時のクランプ管の裂けを防止します。
※国際特許:PCT/SE2010/000142
- 超高強度軽量玉掛け索
-
素線強度と撚りを最適化し、
IWRC6xFi(29)と比較して約20%の高強度化を実現。
従来の玉掛け索をサイズダウンすることができ、
スリングの重量を約20%軽量化できます。
- NETIS登録製品
-
国土交通省が運営する新技術情報提供システム
「NETIS」で、経済性・工程・安全性・施工性において
VE評価を受けています。
NETIS登録番号KTK-170003-VE
きわみ / 性能表カタログ
公称径[mm] |
破断荷重
[kN][tf]
|
ストレート | チョーク | 2本吊り60°/2legs | 4本吊り60°/4legs | (参考) 単位質量 [kg/m] |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|
[kN][tf]
|
[kN][tf]
|
[kN] | [tf] | [kN] | [tf] | ||||||
35 | 1,100 | 112 | 183 | 18.6 | 137 | 13.9 | 311 | 31.6 | 457 | 46.5 | 5.39 |
37.5 | 1,250 | 127 | 208 | 21.2 | 156 | 15.9 | 353 | 36.0 | 520 | 53.0 | 6.19 |
40 | 1,380 | 141 | 230 | 23.4 | 172 | 17.5 | 391 | 39.7 | 575 | 58.5 | 7.04 |
42.5 | 1,520 | 155 | 253 | 25.7 | 190 | 19.2 | 430 | 43.6 | 632 | 64.2 | 7.95 |
45 | 1,800 | 184 | 300 | 30.5 | 225 | 22.8 | 510 | 51.8 | 750 | 76.2 | 8.91 |
47.5 | 1,940 | 198 | 323 | 32.9 | 242 | 24.6 | 549 | 55.9 | 807 | 82.2 | 9.93 |
50 | 2,140 | 218 | 356 | 36.4 | 267 | 27.3 | 605 | 61.8 | 890 | 91.0 | 11.0 |
55 | 2,620 | 267 | 436 | 44.5 | 327 | 33.3 | 741 | 75.6 | 1,090 | 111 | 13.3 |
60 | 3,000 | 306 | 500 | 50.9 | 375 | 38.1 | 850 | 86.5 | 1,250 | 127 | 15.8 |
65 | 3,440 | 351 | 573 | 58.4 | 430 | 43.8 | 974 | 99.2 | 1,432 | 146 | 18.6 |
70 | 4,000 | 408 | 666 | 68.0 | 500 | 51.0 | 1,132 | 115 | 1,665 | 170 | 21.6 |
80 | 5,220 | 532 | 870 | 88.7 | 652 | 66.5 | 1,479 | 150 | 2,175 | 221 | 28.2 |
● 安全率=6倍 ●4本吊りは指針により3点で計算しています。
きわみ / 強度・重量比較表カタログ
きわみ DK IWRC6XWS(36)指定種 | ||
---|---|---|
ロープ径 [mm] |
破断荷重 [kN] |
(参考) 単位質量 [kg/m] |
35 | 1,100 | 5.39 |
37.5 | 1,250 | 6.19 |
40 | 1,380 | 7.04 |
42.5 | 1,520 | 7.95 |
45 | 1,800 | 8.91 |
47.5 | 1,940 | 9.93 |
50 | 2,140 | 11.0 |
55 | 2,620 | 13.3 |
60 | 3,000 | 15.8 |
65 | 3,440 | 18.6 |
70 | 4,000 | 21.6 |
80 | 5,220 | 28.2 |
※( )はJIS G 3525準拠。
6X37 JIS G 3525 A種 | ||
---|---|---|
ロープ径 [mm] |
破断荷重 [kN] |
(参考) 単位質量 [kg/m] |
45 | 1,080 | 7.28 |
48 | 1,220 | 8.28 |
50 | 1,330 | 8.98 |
53 | 1,490 | 10.1 |
56 | 1,670 | 11.3 |
60 | 1,910 | 12.9 |
(63) | 2,110 | 14.3 |
(70) | 2,600 | 17.6 |
(75) | 2,990 | 20.2 |
(80) | 3,390 | 22.9 |
(85) | 3,830 | 26.0 |
(95) | 4,800 | 32.4 |
IWRC 6XFi(29) JIS G 3525 B種 | ||
---|---|---|
ロープ径 [mm] |
破断荷重 [kN] |
(参考) 単位質量 [kg/m] |
40 | 1,080 | 7.04 |
42.5 | 1,220 | 7.95 |
45 | 1,370 | 8.91 |
(46) | 1,430 | 9.32 |
50 | 1,690 | 11.0 |
53 | 1,900 | 12.4 |
56 | 2,120 | 13.8 |
60 | 2,440 | 15.8 |
(65) | 2,860 | 18.6 |
(70) | 3,320 | 21.6 |
(75) | 3,810 | 24.8 |
(85) | 4,890 | 31.8 |
- 用途例

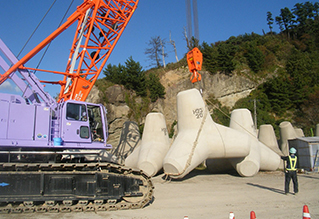

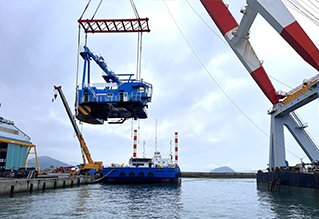

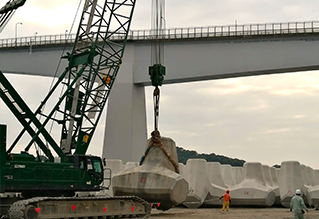

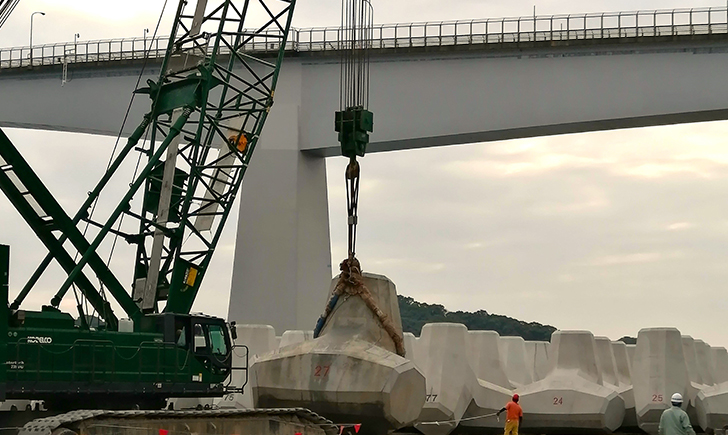

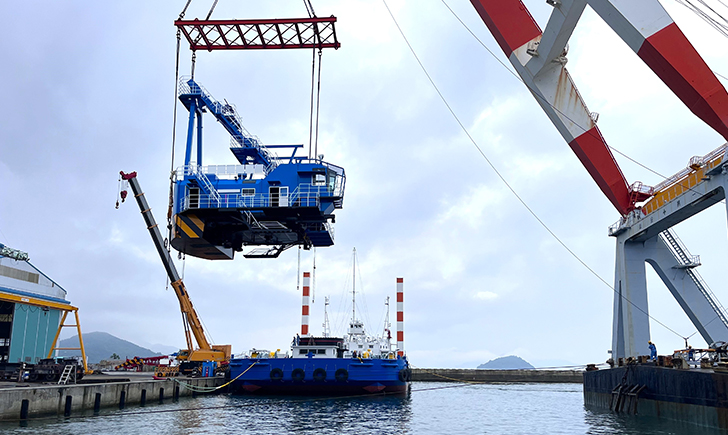

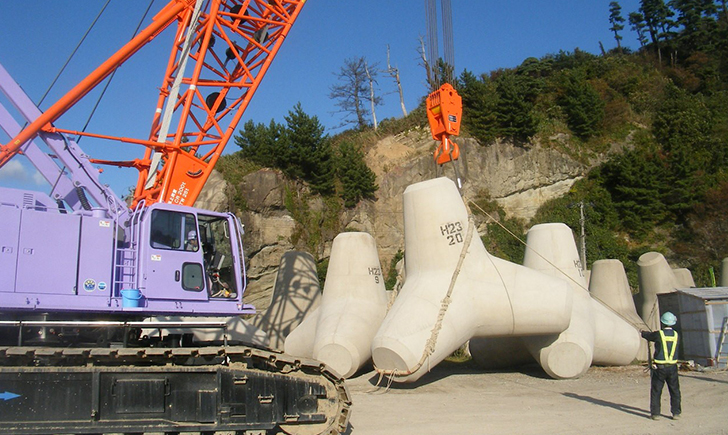

- 防波堤設置治具 / 重量ウェイト吊上 / 橋梁工事 / 消波ブロック据え付け・撤去 / 杭抜き工事 / 大型建設機械組立
使用上の注意
- ・吊り角度は60度以内でのご使用を推奨いたします。
- ・高炭素鋼を使用しているので、シャックルは軽量タイプをご使用ください。
- ・吊り荷が鋭利な場合は、保護カバーの使用など適切な処置が必要です。
