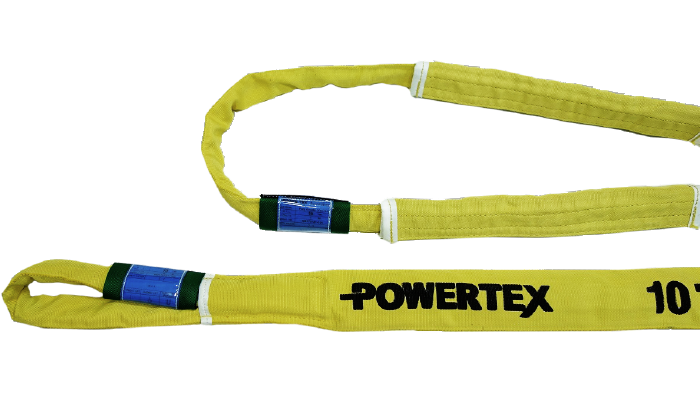

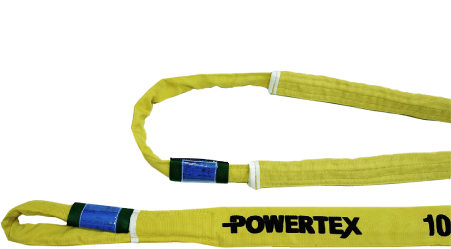

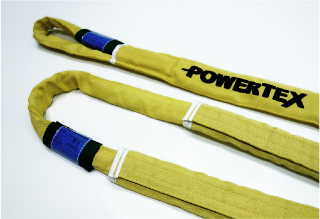

POWER TEX®
耐熱ラウンドスリング
JIS B 8818
耐熱200℃。
-
耐熱200℃。
-

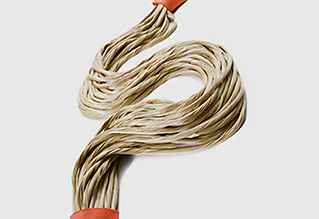

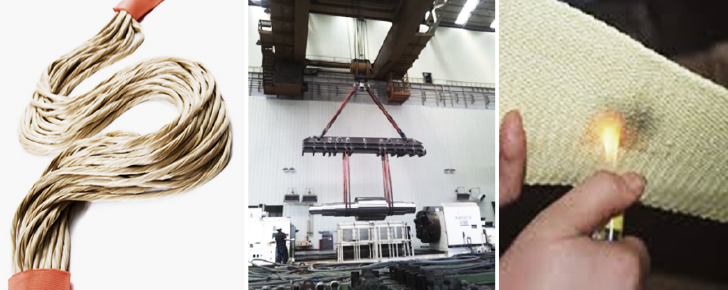

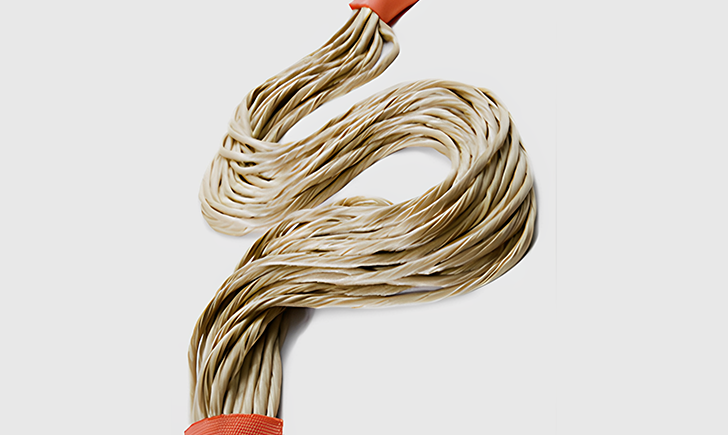

芯体にベクトラン®、本体カバーに
アラミド繊維を採用。
200℃までの環境下で使用いただけます。
-
豊富なサイズバリエーション。
-
使用荷重:10t～300t（安全率7倍）
長さは35ｍまで製作できます。
-
耐熱・超低伸縮・超柔軟
-
ベクトラン®の特性である低伸縮性能で、ワイヤロープ並みの低い伸び率。
作業時の揚程が安定し、安全に作業いただけます。また軽さと柔軟さが作業効率の大幅な向上に寄与します。
※ベクトラン®はクラレの登録商標です。
POWER TEX®耐熱ラウンドスリング JIS B 8811 / 性能表カタログ
| 使用荷重
W.L.L 安全率7倍 [tf] |
吊りかた | 参考単位重量[kg/m] |
参考寸法
[mm]
幅厚み
|
|||||
|---|---|---|---|---|---|---|---|---|
ストレート |
チョーク |
バスケット | ||||||
45°<α≦90° |
90°<α≦120° |
0° |
||||||
| 10 | 10 | 8 | 14 | 10 | 20 | 1.03 | 72 | 25 |
| 16 | 16 | 12.8 | 22.4 | 16 | 32 | 1.33 | 85 | 25 |
| 20 | 20 | 16 | 28 | 20 | 40 | 1.68 | 85 | 35 |
| 25 | 25 | 20 | 35 | 25 | 50 | 1.97 | 95 | 40 |
| 32 | 32 | 25.6 | 44.8 | 32 | 64 | 2.55 | 95 | 50 |
| (35) | 35 | 28 | 49 | 35 | 70 | 2.75 | 110 | 50 |
| 40 | 40 | 32 | 56 | 40 | 80 | 3.09 | 110 | 60 |
| 50 | 50 | 40 | 70 | 50 | 100 | 3.73 | 125 | 70 |
| (60) | 60 | 48 | 84 | 60 | 120 | 4.54 | 125 | 80 |
| (70) | 70 | 56 | 98 | 70 | 140 | 5.23 | 135 | 80 |
| 75 | 75 | 60 | 105 | 75 | 150 | 5.58 | 135 | 85 |
| (80) | 80 | 64 | 112 | 80 | 160 | 5.90 | 135 | 85 |
| 100 | 100 | 80 | 140 | 100 | 200 | 7.49 | 170 | 90 |
- 用途例

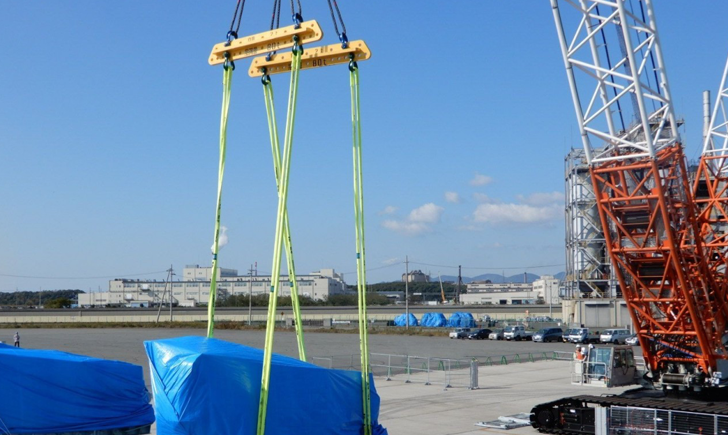

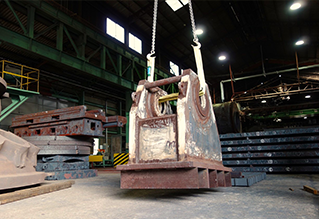

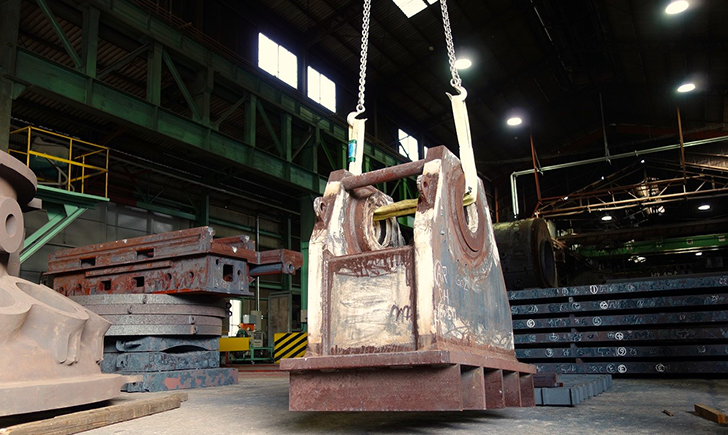

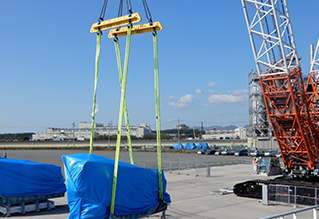

- 大型ローラー吊上 / 高所玉掛け作業 / 低揚程玉掛け作業
使用上の注意
- ※吊り荷が鋭利な場合は、保護カバーの使用などの適切な処置が必要です。
