かがやき


玉掛け索の
軽量化に
-
高強度6x37
-
破断荷重は6x37 A種と比較して
約30%高い強度があります。
スリングとして使用する際にロープ径を
22φ→20φ、30φ→26φにサイズダウンする
ことができ、約20%の軽量化を図れます。
-
鋼芯ワイヤからの置き換えに最適
-
IWRC6xFi(29)B種と同等の強度があるので、
ロープ径を変えることなく約20%の軽量化ができます。

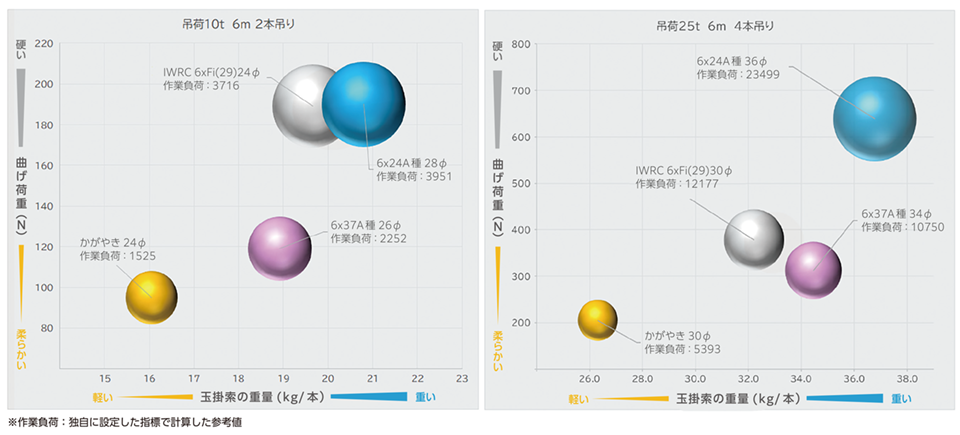

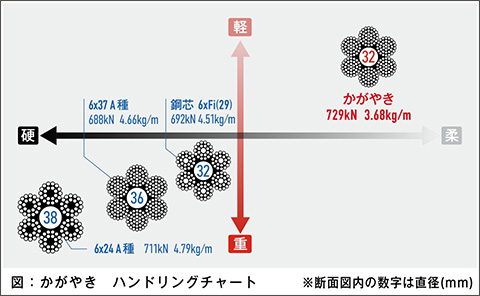

また鋼芯ワイヤと比較して柔かいので、
ハンドリングも良くなり作業効率が向上します。
-
豊富なサイズバリエーション
-
12mmから40mmまでを取り揃え、ロック加工は、
テーパータイプのタルリットクランプを採用。
荷役作業時のわずらわしい『ひっかかり』を解消。
『引き抜き』もスムーズにできます。
手差し加工(アイスプライス)は労働安全基準法219条に
対応しています。
かがやき / 性能表カタログ
公称径[mm] |
破断荷重
[kN][tf]
|
ストレート | チョーク | 2本吊り60°/2legs | 4本吊り60°/4legs | (参考) 単位質量 [kg/m] |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|
![]()
[tf]
|
![]()
[tf]
|
![]()
[tf]
|
![]()
[tf]
|
||||||||
12 | 102 | 10.4 | 1.73 | 1.29 | 2.94 | 4.32 | 0.517 | ||||
16 | 182 | 18.5 | 3.08 | 2.31 | 5.23 | 7.70 | 0.920 | ||||
18 | 230 | 23.4 | 3.90 | 2.92 | 6.63 | 9.75 | 1.16 | ||||
20 | 285 | 29.0 | 4.83 | 3.62 | 8.21 | 12.0 | 1.44 | ||||
22 | 345 | 35.1 | 5.85 | 4.38 | 9.94 | 14.6 | 1.74 | ||||
24 | 411 | 41.9 | 6.98 | 5.23 | 11.8 | 17.4 | 2.07 | ||||
26 | 482 | 49.1 | 8.18 | 6.13 | 13.9 | 20.4 | 2.43 | ||||
28 | 558 | 56.9 | 9.48 | 7.11 | 16.1 | 23.7 | 2.82 | ||||
30 | 641 | 65.3 | 10.8 | 8.10 | 18.3 | 27.0 | 3.23 | ||||
32 | 729 | 74.3 | 12.3 | 9.22 | 20.9 | 30.7 | 3.68 | ||||
33 | 735 | 74.9 | 12.4 | 9.30 | 21.0 | 31.0 | 3.90 | ||||
36 | 877 | 89.4 | 14.9 | 11.1 | 25.3 | 37.2 | 4.66 | ||||
40 | 1,081 | 110 | 18.3 | 13.7 | 31.1 | 45.7 | 5.75 |
● 安全率=6倍 ●4本吊りは指針により3点で計算しています。
かがやき / 強度・重量比較表カタログ
かがやき DK 6X37 指定種 | ||
---|---|---|
公称径 [mm] |
破断荷重 [kN] |
(参考) 単位質量 [kg/m] |
12 | 102 | 0.517 |
16 | 182 | 0.920 |
18 | 230 | 1.16 |
20 | 285 | 1.44 |
22 | 345 | 1.74 |
24 | 411 | 2.07 |
26 | 482 | 2.43 |
28 | 558 | 2.82 |
30 | 641 | 3.23 |
32 | 729 | 3.68 |
33 | 735 | 3.90 |
36 | 877 | 4.66 |
40 | 1,081 | 5.75 |
※( )はJIS G 3525準拠。
IWRC6×Fi(29) JIS G 3525 B種 | ||
---|---|---|
公称径 [mm] |
破断荷重 [kN] |
(参考) 単位質量 [kg/m] |
(12.0) | 97.3 | 0.633 |
16 | 173 | 1.13 |
18 | 219 | 1.43 |
20 | 271 | 1.76 |
22.4 | 340 | 2.21 |
(24) | 389 | 2.53 |
(26) | 457 | 2.97 |
28 | 531 | 3.45 |
30 | 609 | 3.96 |
(32) | 692 | 4.51 |
33.5 | 760 | 4.94 |
(36) | 876 | 5.71 |
40 | 1,080 | 7.04 |
6×37 JIS G 3525 A種 | ||
---|---|---|
公称径 [mm] |
破断荷重 [kN] |
(参考) 単位質量 [kg/m] |
(12.5) | 83.0 | 0.561 |
18 | 172 | 1.16 |
20 | 212 | 1.44 |
22 | 257 | 1.74 |
(25) | 332 | 2.25 |
26 | 359 | 2.43 |
30 | 478 | 3.23 |
32 | 544 | 3.68 |
(34) | 613 | 4.15 |
36 | 688 | 4.66 |
36 | 688 | 4.66 |
40 | 850 | 5.75 |
(45) | 1,080 | 7.28 |
- 用途例
- 鋼芯ワイヤからの置き換え / 玉掛け索の軽量化
使用上の注意
- ・吊り角度は60度以内でのご使用を推奨いたします。
- ・高炭素鋼を使用しているので、シャックルは軽量タイプをご使用ください。
- ・吊り荷が鋭利な場合は、保護カバーの使用など適切な処置が必要です。
