ゴクナン^® (NETIS)

超低反発スリング
NETIS（KTK-170003-VE）

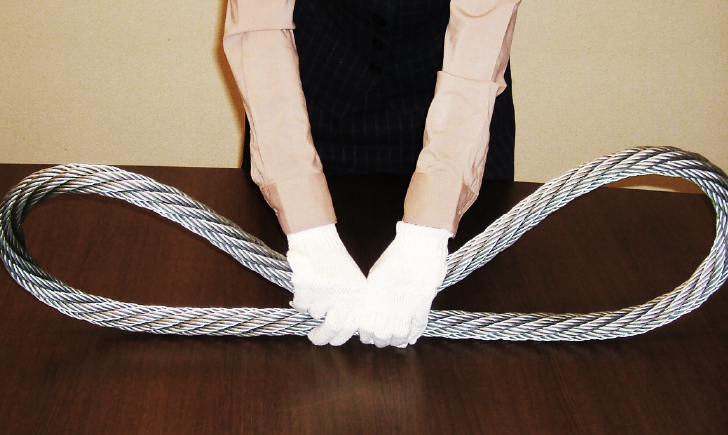

反発力を70％軽減: 6x37 A種と比較して反発力を70～75％軽減。
取り回しが良く軽く感じるため、
作業にかかる人数と時間を削減でき作業効率が向上します。
※3点曲げ試験　グラフの数値が低いほど、低反発(柔らかい)を意味します。

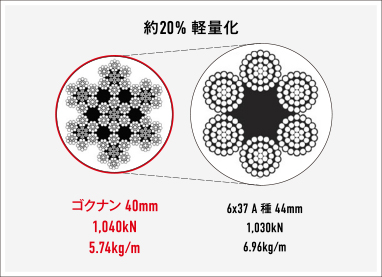

スリングの軽量化: 高強度の素線を採用し、高い破断荷重を達成。
6x37 A種と比較してスリングの重量を最大20％軽量化でき、
荷物をより効率的に吊り上げることができます。
また、作業者の負担も軽減できます。

プライス・ご注文

オンラインショップからご注文が可能です

製品に関するお問い合わせはこちらから

No.1	ロープ径: mm	長さ: m
	本　　数:本数: 本	加工:
	その他ご要望

No.2	ロープ径: mm	長さ: m
	本　　数:本数: 本	加工:
	その他ご要望

No.3	ロープ径: mm	長さ: m
	本　　数:本数: 本	加工:
	その他ご要望

明細を追加する（最大3件）

※ 一度に3件まで入力できます。下記に必要項目を
選択入力のうえ、「内容を確認する」をクリックしてください。
※ 適当な選択肢がない場合は、その他ご要望にご入力ください。

ゴクナン / 性能表カタログ

公称径[mm]	破断荷重 [kN][tf]		ストレート		チョーク		2本吊り60°		4本吊り60°		（参考）単位質量 [kg/m]
公称径[mm]	破断荷重 [kN][tf]		[kN][tf]		[kN][tf]		[kN]	[tf]	[kN]	[tf]	（参考）単位質量 [kg/m]
12	76.0	7.80	12.7	1.30	9.52	0.975	21.6	2.21	31.7	3.25	0.480
14	104	10.6	17.3	1.76	12.9	1.32	29.4	2.99	43.2	4.40	0.690
16	136	13.9	22.6	2.31	16.9	1.73	38.4	3.92	56.5	5.77	0.920
18	172	17.5	28.6	2.92	21.4	2.19	48.6	4.96	71.5	7.30	1.18
20	212	21.7	35.3	3.60	26.4	2.70	60.0	6.12	88.2	9.00	1.43
24	306	31.2	51.0	5.20	38.2	3.90	86.7	8.84	127	13.0	2.06
26	448	45.6	74.6	7.60	56.0	5.70	126	12.9	186	19.0	2.42
28	519	52.9	86.5	8.82	64.8	6.61	147	14.9	216	22.0	2.81
32	678	69.1	113	11.5	84.7	8.62	192	19.5	282	28.7	3.62
36	859	87.6	143	14.5	107	10.8	243	24.6	357	36.2	4.58
40	1,040	106	173	17.6	130	13.2	294	29.9	432	44.0	5.74
45	1,320	135	220	22.4	165	16.8	374	38.0	550	56.0	7.27
50	1,630	166	271	27.6	203	20.7	460	46.9	677	69.0	8.98
55	1,970	201	328	33.4	246	25.0	557	56.7	820	83.5	10.3
60	2,330	238	388	39.5	291	29.6	659	67.1	970	98.7	12.9
70	3,170	323	528	53.8	396	40.3	897	91.4	1,320	134	17.3

● 安全率＝6倍　●4本吊りは指針により3点で計算しています。※上記以外のサイズ（径）につきましては別途、お問い合わせ願います。 ※上記数値は予告無く変更することがあります。

ゴクナン / 強度・重量比較表カタログ

ゴクナン指定種
公称径 [mm]	破断荷重 [kN]	（参考）単位質量 [kg/m]
12	76.0	0.480
14	104	0.690
16	136	0.920
18	172	1.18
20	212	1.43
24	306	2.06
26	448	2.42
28	519	2.81
32	678	3.62
36	859	4.58
40	1,040	5.74
45	1,320	7.27
50	1,630	8.98
55	1,970	10.3
60	2,330	12.9
70	3,170	17.3

※（　）はJIS G 3525準拠。

6Ｘ24 JIS G 3525 Ａ種
公称径 [mm]	破断荷重 [kN]	（参考）単位質量 [kg/m]
12	71.0	0.480
14	96.6	0.651
16	126	0.850
18	160	1.08
20	197	1.33
24	284	1.91
30	444	2.99
32	505	3.40
36	639	4.30
40	789	5.31
（46）	1,040	7.03
(50)	1,230	8.30
-	-	-
-	-	-
-	-	-
-	-	-

6Ｘ37 JIS G 3525 Ａ種
公称径 [mm]	破断荷重 [kN]	（参考）単位質量 [kg/m]
12	76.0	0.517
14	104	0.704
16	136	0.920
18	172	1.16
20	212	1.44
24	306	2.07
28	416	2.82
30	478	3.23
(35.5)	669	4.53
40	850	5.75
44	1,030	6.96
48	1,220	8.28
52	1,440	9.72
60	1,910	12.9
(65)	2,250	15.2
(75)	2,990	20.2

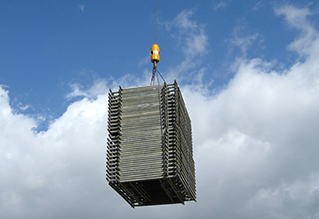

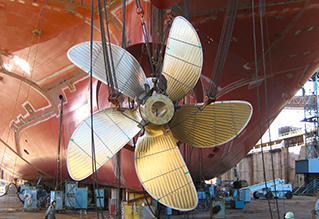

用途例: プロペラ吊り / コンクリートブロック吊上 / プレス金型吊上 / 橋梁工事 / プラント工事（据付） / 高所玉掛け作業

使用上の注意

・吊り角度は60度以内でのご使用を推奨いたします。
・大回し吊りなどで鋭利な角が当たる場合は、保護カバーの使用など適切な処置が必要です。
・長くお使い頂くために、アイ部分（フックとの接触部分）のサービング加工をお奨めいたします。
