ターンバックルUNIVISSPLUS＋アイボルト

製品No. 30889-0500-10

DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

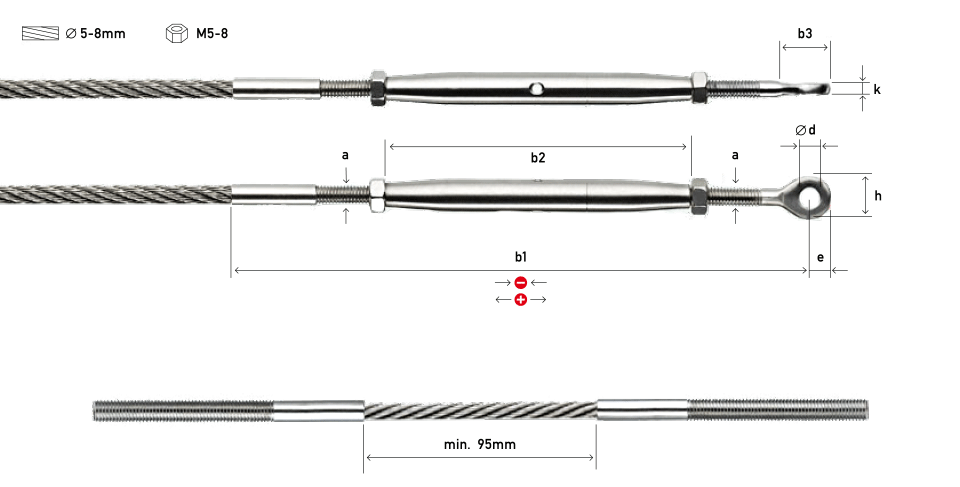

各サイズ a M5 b1 148 b2 80 b3 15 d 5.5 e 6 h 12 k 3 (＋) 10 (－) 18

製品No. 30889-0500-11

DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

各サイズ a M5 b1 178 b2 80 b3 15 d 5.5 e 6 h 12 k 3 (＋) 26 (－) 34

製品No. 30889-0600-10

DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ a M6 b1 164 b2 92 b3 16 d 6.5 e 7 h 14 k 4 (＋) 12 (－) 20

製品No. 30889-0600-11

DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ a M6 b1 201 b2 92 b3 16 d 6.5 e 7 h 14 k 4 (＋) 22 (－) 44

製品No. 30889-0800-10

DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ a M8 b1 206 b2 112 b3 21 d 8.5 e 8.5 h 17 k 5 (＋) 6 (－) 17

製品No. 30889-0800-11

DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ a M8 b1 238 b2 112 b3 21 d 8.5 e 8.5 h 17 k 5 (＋) 26 (－) 51
