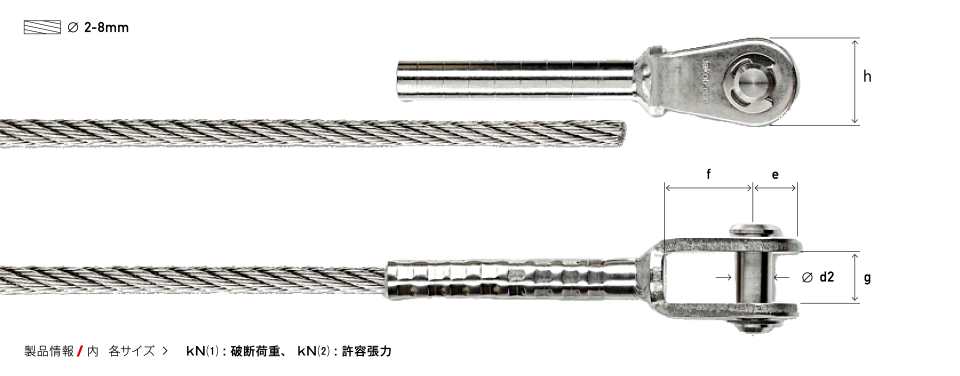

現場加工用フォークエンド

製品No. 30939-0200

DXF

ネジの向き -

直径(ø) 2

重さ(kg) -

各サイズ kN(1) 1.6 kN(2) 1.1 b 41 d1 5 d2 5 e 6 f 12 g 7.5 h 12.5

製品No. 30939-0300

DXF

ネジの向き -

直径(ø) 3

重さ(kg) -

各サイズ kN(1) 3.7 kN(2) 2.5 b 53 d1 6 d2 5 e 6 f 12 g 7.5 h 12.5

製品No. 30939-0400

DXF

ネジの向き -

直径(ø) 4

重さ(kg) -

各サイズ kN(1) 6.6 kN(2) 4.4 b 56 d1 7 d2 6 e 7 f 13 g 10 h 14.5

製品No. 30939-0500

DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

各サイズ kN(1) 9.1 kN(2) 6.1 b 70 d1 8 d2 8 e 9 f 15 g 11 h 18

製品No. 30939-0600

DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ kN(1) 13.1 kN(2) 8.7 b 89 d1 10 d2 9.5 e 11 f 19 g 12 h 20.5

製品No. 30939-0800

DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ kN(1) 26.6 kN(2) 17.8 b 125 d1 13 d2 12 e 14 f 25 g 14 h 26
