ターンバックル+アイボルト

カタログダウンロード

材質:AISI 316

ターンバックル+アイボルト

製品情報

製品No. DXF

ネジの
向き

直径
(ø)

重さ
(kg)

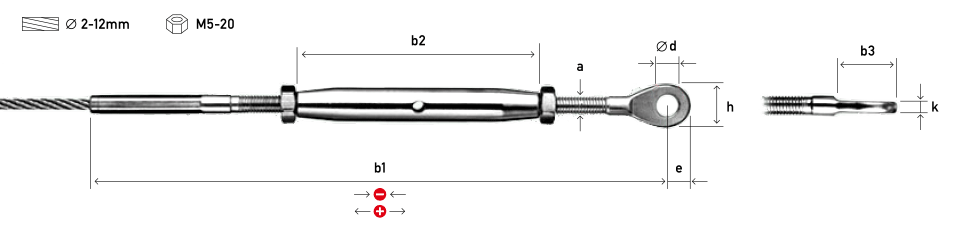

各サイズ a b1 b2 b3 d e h k (+) (-)

見積りシミュレーション

数量(個)

価格(円 / 税抜)

製品No. 30889-0200

DXF DXF

ネジの向き -

直径(ø) 2

重さ(kg) -

各サイズ a M5 b1 174 b2 80 b3 15 d 5.5 e 6 h 12 k 3 (+) 26 (-) 34

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30889-0300

DXF DXF

ネジの向き -

直径(ø) 3

重さ(kg) -

各サイズ a M6 b1 201 b2 92 b3 16 d 6.5 e 7 h 14 k 4 (+) 22 (-) 44

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30889-0400

DXF DXF

ネジの向き -

直径(ø) 4

重さ(kg) -

各サイズ a M6 b1 205 b2 92 b3 16 d 6.5 e 7 h 14 k 4 (+) 22 (-) 44

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30889-0400-01

DXF DXF

ネジの向き -

直径(ø) 4

重さ(kg) -

各サイズ a M8 b1 232 b2 112 b3 21 d 8.5 e 8.5 h 17 k 5 (+) 26 (-) 52

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30889-0500

DXF DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

各サイズ a M8 b1 238 b2 112 b3 21 d 8.5 e 8.5 h 17 k 5 (+) 26 (-) 52

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30889-0600

DXF DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ a M10 b1 270 b2 120 b3 29 d 10.5 e 12 h 22 k 6 (+) 20 (-) 54

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30889-0800

DXF DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ a M12 b1 346 b2 150 b3 31 d 13 e 14 h 25 k 8 (+) 34 (-) 70

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30889-1000

DXF DXF

ネジの向き -

直径(ø) 10

重さ(kg) -

各サイズ a M16 b1 444 b2 190 b3 37 d 14.5 e 15 h 31 k 10 (+) 42 (-) 84

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30889-1200

DXF DXF

ネジの向き -

直径(ø) 12

重さ(kg) -

各サイズ a M20 b1 529 b2 220 b3 49 d 19.5 e 21 h 40 k 15 (+) 50 (-) 98

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥
