継手付きナットエンド

カタログダウンロード

材質:AISI 316
右ネジ
左ネジ

継手付きナットエンド

製品情報

製品No. DXF

ネジの
向き

直径
(ø)

重さ
(kg)

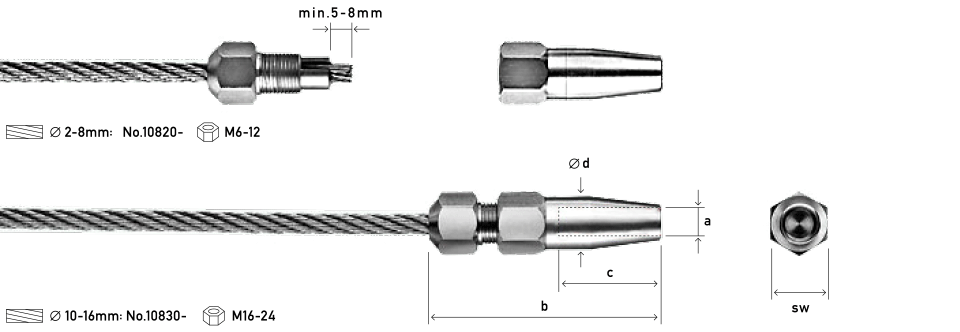

各サイズ a kN(1) kN(2) b c d sw

見積りシミュレーション

数量(個)

価格(円 / 税抜)

製品No. 30831-0200

DXF DXF

ネジの向き

直径(ø) 2

重さ(kg) -

各サイズ a M6 kN(1) - kN(2) - b 58 c 20 d 12 sw 13

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30831-0300

DXF DXF

ネジの向き

直径(ø) 3

重さ(kg) -

各サイズ a M6 kN(1) - kN(2) - b 58 c 20 d 12 sw 13

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30831-0400

DXF DXF

ネジの向き

直径(ø) 4

重さ(kg) -

各サイズ a M6 kN(1) - kN(2) - b 58 c 20 d 12 sw 13

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30831-0500

DXF DXF

ネジの向き

直径(ø) 5

重さ(kg) -

各サイズ a M8 kN(1) - kN(2) - b 62 c 20 d 14.5 sw 15

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30831-0600

DXF DXF

ネジの向き

直径(ø) 6

重さ(kg) -

各サイズ a M8 kN(1) 17.1 kN(2) 11.4 b 62 c 20 d 14.5 sw 15

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30831-0800

DXF DXF

ネジの向き

直径(ø) 8

重さ(kg) -

各サイズ a M12 kN(1) 34.2 kN(2) 22.8 b 83 c 18 d 21.8 sw 22

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30831-1000

DXF DXF

ネジの向き

直径(ø) 10

重さ(kg) -

各サイズ a M16 kN(1) 46.9 kN(2) 31.3 b 102 c 24 d 29.5 sw 30

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30831-1200

DXF DXF

ネジの向き

直径(ø) 12

重さ(kg) -

各サイズ a M20 kN(1) 67.5 kN(2) 45 b 125 c 30 d 35.5 sw 36

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30831-1600

DXF DXF

ネジの向き

直径(ø) 16

重さ(kg) -

各サイズ a M24 kN(1) 119.7 kN(2) 79.8 b 142 c 40 d 44 sw 46

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30832-0200

DXF DXF

ネジの向き

直径(ø) 2

重さ(kg) -

各サイズ a M6 kN(1) - kN(2) - b 58 c 20 d 12 sw 13

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30832-0300

DXF DXF

ネジの向き

直径(ø) 3

重さ(kg) -

各サイズ a M6 kN(1) - kN(2) - b 58 c 20 d 12 sw 13

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30832-0400

DXF DXF

ネジの向き

直径(ø) 4

重さ(kg) -

各サイズ a M6 kN(1) - kN(2) - b 58 c 20 d 12 sw 13

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30832-0500

DXF DXF

ネジの向き

直径(ø) 5

重さ(kg) -

各サイズ a M8 kN(1) - kN(2) - b 62 c 20 d 14.5 sw 15

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30832-0600

DXF DXF

ネジの向き

直径(ø) 6

重さ(kg) -

各サイズ a M8 kN(1) 17.1 kN(2) 11.4 b 62 c 20 d 14.5 sw 15

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30832-0800

DXF DXF

ネジの向き

直径(ø) 8

重さ(kg) -

各サイズ a M12 kN(1) 34.2 kN(2) 22.8 b 83 c 18 d 21.8 sw 22

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30832-1000

DXF DXF

ネジの向き

直径(ø) 10

重さ(kg) -

各サイズ a M16 kN(1) 46.9 kN(2) 31.3 b 102 c 24 d 29.5 sw 30

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30832-1200

DXF DXF

ネジの向き

直径(ø) 12

重さ(kg) -

各サイズ a M20 kN(1) 67.5 kN(2) 45 b 125 c 30 d 35.5 sw 36

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30832-1600

DXF DXF

ネジの向き

直径(ø) 16

重さ(kg) -

各サイズ a M24 kN(1) 119.7 kN(2) 79.8 b 142 c 40 d 44 sw 46

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥
