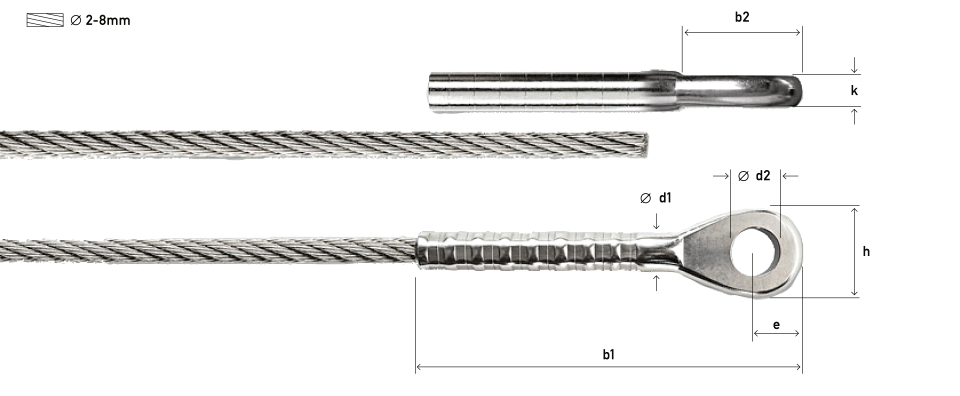

現場加工用アイエンド

製品No. 30941-0200

DXF

ネジの向き -

直径(ø) 2

重さ(kg) -

各サイズ kN(1) 1.6 kN(2) 1.1 b1 35 b2 14 d1 5.5 d2 5 e 7 h 12.5 k 3

製品No. 30941-0300

DXF

ネジの向き -

直径(ø) 3

重さ(kg) -

各サイズ kN(1) 3.7 kN(2) 2.5 b1 48 b2 17 d1 6.5 d2 6 e 8 h 13.5 k 4

製品No. 30941-0400

DXF

ネジの向き -

直径(ø) 4

重さ(kg) -

各サイズ kN(1) 6.6 kN(2) 4.4 b1 55 b2 21 d1 8.5 d2 7 e 9 h 17 k 5

製品No. 30941-0500

DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

各サイズ kN(1) 9.1 kN(2) 6.1 b1 68 b2 27 d1 10.5 d2 8 e 11 h 21 k 6

製品No. 30941-0600

DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ kN(1) 13.1 kN(2) 8.7 b1 82 b2 29 d1 13 d2 10 e 13.5 h 25 k 8

製品No. 30941-0800

DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ kN(1) 26.6 kN(2) 17.8 b1 116 b2 37 d1 15 d2 13 e 15 h 30 k 10
