アイナット

製品No. 30806-0300

DXF

ネジの向き 右

直径(ø) -

重さ(kg) -

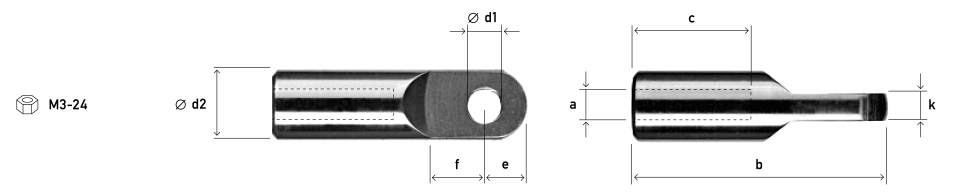

各サイズ a M3 b 32 c 12 d1 4 d2 10 e 6 f 7.5 k 3.5

製品No. 30806-0400

DXF

ネジの向き 右

直径(ø) -

重さ(kg) -

各サイズ a M4 b 32 c 12 d1 4 d2 10 e 6 f 7.5 k 3.5

製品No. 30806-0500

DXF

ネジの向き 右

直径(ø) -

重さ(kg) -

各サイズ a M5 b 39 c 15 d1 5 d2 12 e 7 f 9 k 5

製品No. 30806-0600

DXF

ネジの向き 右

直径(ø) -

重さ(kg) -

各サイズ a M6 b 46 c 18 d1 6 d2 14 e 8 f 10.5 k 6

製品No. 30806-0800

DXF

ネジの向き 右

直径(ø) -

重さ(kg) -

各サイズ a M8 b 62 c 27 d1 8 d2 18 e 10.5 f 14 k 7

製品No. 30806-1000

DXF

ネジの向き 右

直径(ø) -

重さ(kg) -

各サイズ a M10 b 74 c 32 d1 10 d2 22 e 13 f 17 k 8

製品No. 30806-1200

DXF

ネジの向き 右

直径(ø) -

重さ(kg) -

各サイズ a M12 b 88 c 38 d1 12 d2 26 e 15 f 20 k 10

製品No. 30806-1600

DXF

ネジの向き 右

直径(ø) -

重さ(kg) -

各サイズ a M16 b 112 c 50 d1 16 d2 34 e 19 f 25 k 12

製品No. 30806-2000

DXF

ネジの向き 右

直径(ø) -

重さ(kg) -

各サイズ a M20 b 140 c 62 d1 20 d2 42 e 24 f 31 k 15

製品No. 30806-2400

DXF

ネジの向き 右

直径(ø) -

重さ(kg) -

各サイズ a M24 b 168 c 74 d1 22 d2 52 e 30 f 38 k 18

製品No. 30807-0300

DXF

ネジの向き 左

直径(ø) -

重さ(kg) -

各サイズ a M3 b 32 c 12 d1 4 d2 10 e 6 f 7.5 k 3.5

製品No. 30807-0400

DXF

ネジの向き 左

直径(ø) -

重さ(kg) -

各サイズ a M4 b 32 c 12 d1 4 d2 10 e 6 f 7.5 k 3.5

製品No. 30807-0500

DXF

ネジの向き 左

直径(ø) -

重さ(kg) -

各サイズ a M5 b 39 c 15 d1 5 d2 12 e 7 f 9 k 5

製品No. 30807-0600

DXF

ネジの向き 左

直径(ø) -

重さ(kg) -

各サイズ a M6 b 46 c 18 d1 6 d2 14 e 8 f 10.5 k 6

製品No. 30807-0800

DXF

ネジの向き 左

直径(ø) -

重さ(kg) -

各サイズ a M8 b 62 c 27 d1 8 d2 18 e 10.5 f 14 k 7

製品No. 30807-1000

DXF

ネジの向き 左

直径(ø) -

重さ(kg) -

各サイズ a M10 b 74 c 32 d1 10 d2 22 e 13 f 17 k 8

製品No. 30807-1200

DXF

ネジの向き 左

直径(ø) -

重さ(kg) -

各サイズ a M12 b 88 c 38 d1 12 d2 26 e 15 f 20 k 10

製品No. 30807-1600

DXF

ネジの向き 左

直径(ø) -

重さ(kg) -

各サイズ a M16 b 112 c 50 d1 16 d2 34 e 19 f 25 k 12

製品No. 30807-2000

DXF

ネジの向き 左

直径(ø) -

重さ(kg) -

各サイズ a M20 b 140 c 62 d1 20 d2 42 e 24 f 31 k 15

製品No. 30807-2400

DXF

ネジの向き 左

直径(ø) -

重さ(kg) -

各サイズ a M24 b 168 c 74 d1 22 d2 52 e 30 f 38 k 18
