現場加工用ナットエンド

カタログダウンロード

材質:AISI 316
右ネジ
左ネジ

現場加工用ナットエンド

製品情報

製品No. DXF

ネジの
向き

直径
(ø)

重さ
(kg)

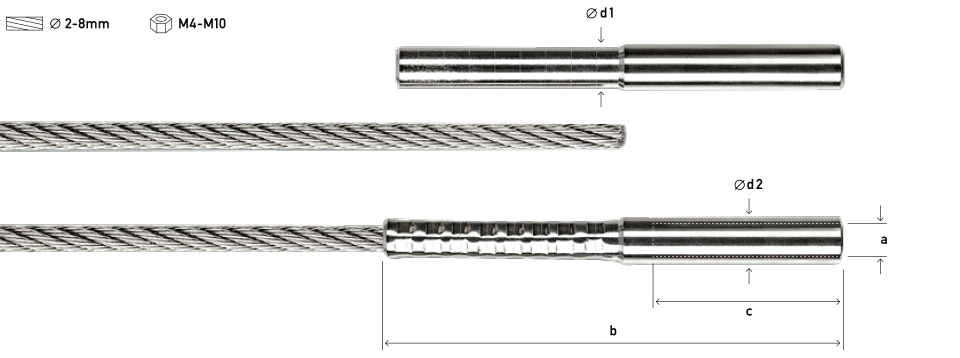

各サイズ a kN(1) kN(2) b c d1 d2

見積りシミュレーション

数量(個)

価格(円 / 税抜)

製品No. 30938-0200-015

DXF DXF

ネジの向き

直径(ø) 2

重さ(kg) -

各サイズ a M4 kN(1) 1.6 kN(2) 1.1 b 38 c 15 d1 5 d2 6

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30938-0300-035

DXF DXF

ネジの向き

直径(ø) 3

重さ(kg) -

各サイズ a M5 kN(1) 3.7 kN(2) 2.5 b 70 c 35 d1 6 d2 8

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30938-0400-035

DXF DXF

ネジの向き

直径(ø) 4

重さ(kg) -

各サイズ a M6 kN(1) 6.6 kN(2) 4.4 b 73 c 35 d1 7 d2 9

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30938-0500-035

DXF DXF

ネジの向き

直径(ø) 5

重さ(kg) -

各サイズ a M6 kN(1) 9.1 kN(2) 6.1 b 81 c 35 d1 8 d2 9

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30938-0600-050

DXF DXF

ネジの向き

直径(ø) 6

重さ(kg) -

各サイズ a M8 kN(1) 13.1 kN(2) 8.7 b 108 c 50 d1 10 d2 12

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30938-0800-060

DXF DXF

ネジの向き

直径(ø) 8

重さ(kg) -

各サイズ a M10 kN(1) 26.6 kN(2) 17.8 b 140 c 60 d1 13 d2 15

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30937-0200-015

DXF DXF

ネジの向き

直径(ø) 2

重さ(kg) -

各サイズ a M4 kN(1) 1.6 kN(2) 1.1 b 38 c 15 d1 5 d2 6

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30937-0300-035

DXF DXF

ネジの向き

直径(ø) 3

重さ(kg) -

各サイズ a M5 kN(1) 3.7 kN(2) 2.5 b 70 c 35 d1 6 d2 8

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30937-0400-035

DXF DXF

ネジの向き

直径(ø) 4

重さ(kg) -

各サイズ a M6 kN(1) 6.6 kN(2) 4.4 b 73 c 35 d1 7 d2 9

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30937-0500-035

DXF DXF

ネジの向き

直径(ø) 5

重さ(kg) -

各サイズ a M6 kN(1) 9.1 kN(2) 6.1 b 81 c 35 d1 8 d2 9

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30937-0600-050

DXF DXF

ネジの向き

直径(ø) 6

重さ(kg) -

各サイズ a M8 kN(1) 13.1 kN(2) 8.7 b 108 c 50 d1 10 d2 12

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30937-0800-060

DXF DXF

ネジの向き

直径(ø) 8

重さ(kg) -

各サイズ a M10 kN(1) 26.6 kN(2) 17.8 b 140 c 60 d1 13 d2 15

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥
