現場加工用ネジエンド

カタログダウンロード

材質:AISI 316
右ネジ
左ネジ

現場加工用ネジエンド

製品情報

製品No. DXF

ネジの
向き

直径
(ø)

重さ
(kg)

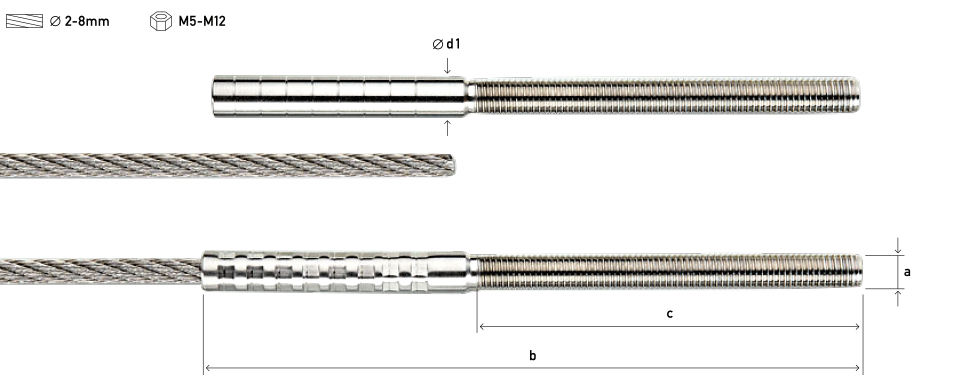

各サイズ a kN(1) kN(2) b c d1

見積りシミュレーション

数量(個)

価格(円 / 税抜)

製品No. 30936-0200-030

DXF DXF

ネジの向き

直径(ø) 2

重さ(kg) -

各サイズ a M5 kN(1) 1.6 kN(2) 1.1 b 48 c 30 d1 5

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30936-0200-060

DXF DXF

ネジの向き

直径(ø) 2

重さ(kg) -

各サイズ a M5 kN(1) 1.6 kN(2) 1.1 b 78 c 60 d1 5

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30936-0300-030

DXF DXF

ネジの向き

直径(ø) 3

重さ(kg) -

各サイズ a M6 kN(1) 3.7 kN(2) 2.5 b 58 c 30 d1 6

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30936-0300-060

DXF DXF

ネジの向き

直径(ø) 3

重さ(kg) -

各サイズ a M6 kN(1) 3.7 kN(2) 2.5 b 88 c 60 d1 6

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30936-0400-030

DXF DXF

ネジの向き

直径(ø) 4

重さ(kg) -

各サイズ a M6 kN(1) 6.6 kN(2) 4.4 b 62 c 30 d1 7

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30936-0400-060

DXF DXF

ネジの向き

直径(ø) 4

重さ(kg) -

各サイズ a M6 kN(1) 6.6 kN(2) 4.4 b 92 c 60 d1 7

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30936-0500-030

DXF DXF

ネジの向き

直径(ø) 5

重さ(kg) -

各サイズ a M8 kN(1) 9.1 kN(2) 6.1 b 68 c 30 d1 8

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30936-0500-060

DXF DXF

ネジの向き

直径(ø) 5

重さ(kg) -

各サイズ a M8 kN(1) 9.1 kN(2) 6.1 b 98 c 60 d1 8

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30936-0600-030

DXF DXF

ネジの向き

直径(ø) 6

重さ(kg) -

各サイズ a M10 kN(1) 13.1 kN(2) 8.7 b 80 c 30 d1 10

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30936-0600-060

DXF DXF

ネジの向き

直径(ø) 6

重さ(kg) -

各サイズ a M10 kN(1) 13.1 kN(2) 8.7 b 110 c 60 d1 10

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30936-0800-080

DXF DXF

ネジの向き

直径(ø) 8

重さ(kg) -

各サイズ a M12 kN(1) 26.6 kN(2) 17.8 b 157 c 80 d1 13

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30936-0800-120

DXF DXF

ネジの向き

直径(ø) 8

重さ(kg) -

各サイズ a M12 kN(1) 26.6 kN(2) 17.8 b 197 c 120 d1 13

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30935-0200-030

DXF DXF

ネジの向き

直径(ø) 2

重さ(kg) -

各サイズ a M5 kN(1) 1.6 kN(2) 1.1 b 48 c 30 d1 5

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30935-0200-060

DXF DXF

ネジの向き

直径(ø) 2

重さ(kg) -

各サイズ a M5 kN(1) 1.6 kN(2) 1.1 b 78 c 60 d1 5

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30935-0300-030

DXF DXF

ネジの向き

直径(ø) 3

重さ(kg) -

各サイズ a M6 kN(1) 3.7 kN(2) 2.5 b 58 c 30 d1 6

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30935-0300-060

DXF DXF

ネジの向き

直径(ø) 3

重さ(kg) -

各サイズ a M6 kN(1) 3.7 kN(2) 2.5 b 88 c 60 d1 6

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30935-0400-030

DXF DXF

ネジの向き

直径(ø) 4

重さ(kg) -

各サイズ a M6 kN(1) 6.6 kN(2) 4.4 b 62 c 30 d1 7

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30935-0400-060

DXF DXF

ネジの向き

直径(ø) 4

重さ(kg) -

各サイズ a M6 kN(1) 6.6 kN(2) 4.4 b 92 c 60 d1 7

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30935-0500-030

DXF DXF

ネジの向き

直径(ø) 5

重さ(kg) -

各サイズ a M8 kN(1) 9.1 kN(2) 6.1 b 68 c 30 d1 8

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30935-0500-060

DXF DXF

ネジの向き

直径(ø) 5

重さ(kg) -

各サイズ a M8 kN(1) 9.1 kN(2) 6.1 b 98 c 60 d1 8

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30935-0600-030

DXF DXF

ネジの向き

直径(ø) 6

重さ(kg) -

各サイズ a M10 kN(1) 13.1 kN(2) 8.7 b 80 c 30 d1 10

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30935-0600-060

DXF DXF

ネジの向き

直径(ø) 6

重さ(kg) -

各サイズ a M10 kN(1) 13.1 kN(2) 8.7 b 110 c 60 d1 10

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30935-0800-080

DXF DXF

ネジの向き

直径(ø) 8

重さ(kg) -

各サイズ a M12 kN(1) 26.6 kN(2) 17.8 b 157 c 80 d1 13

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30935-0800-120

DXF DXF

ネジの向き

直径(ø) 8

重さ(kg) -

各サイズ a M12 kN(1) 26.6 kN(2) 17.8 b 197 c 120 d1 13

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥
