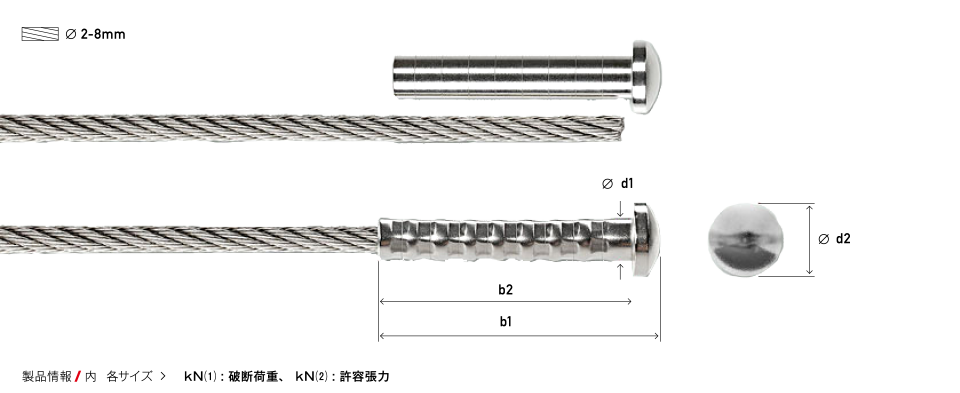

現場加工用エンドストッパー

製品No. 30940-0200

DXF

ネジの向き -

直径(ø) 2

重さ(kg) -

各サイズ kN(1) 1.6 kN(2) 1.1 b1 18 b2 15 d1 5 d2 8

製品No. 30940-0300

DXF

ネジの向き -

直径(ø) 3

重さ(kg) -

各サイズ kN(1) 3.7 kN(2) 2.5 b1 30 b2 26 d1 6 d2 10

製品No. 30940-0400

DXF

ネジの向き -

直径(ø) 4

重さ(kg) -

各サイズ kN(1) 6.6 kN(2) 4.4 b1 32 b2 28 d1 7 d2 12

製品No. 30940-0500

DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

各サイズ kN(1) 9.1 kN(2) 6.1 b1 42 b2 37 d1 8 d2 14

製品No. 30940-0600

DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ kN(1) 13.1 kN(2) 8.7 b1 53 b2 47 d1 10 d2 16

製品No. 30940-0800

DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ kN(1) 26.6 kN(2) 17.8 b1 80 b2 72 d1 13 d2 22
