継手付きターンバックル＋フォークボルト

製品No. 30933-0200

DXF

ネジの向き -

直径(ø) 2

重さ(kg) 0.10

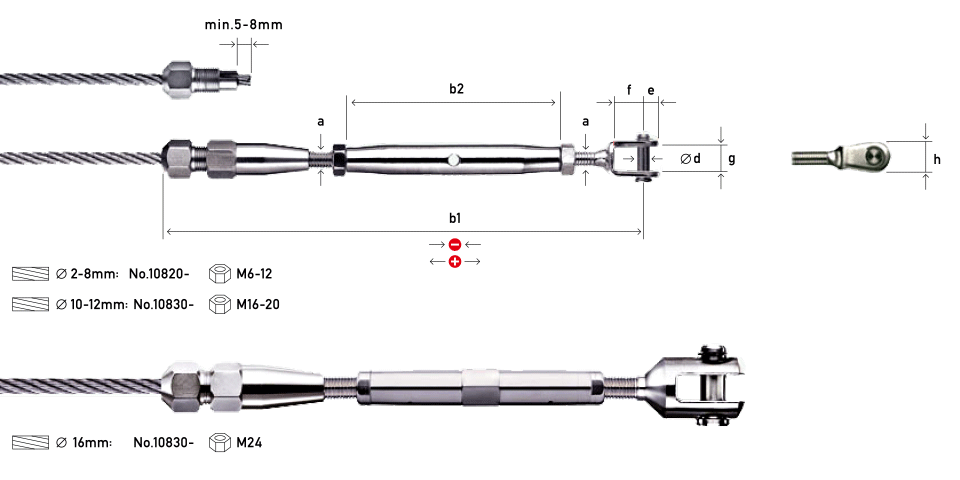

各サイズ a M6 kN(1) - kN(2) - b1 235 b2 92 d 5 e 7 f 10 g 8 h 13 (＋) 22 (－) 44

製品No. 30933-0300

DXF

ネジの向き -

直径(ø) 3

重さ(kg) 0.10

各サイズ a M6 kN(1) - kN(2) - b1 235 b2 92 d 5 e 7 f 10 g 8 h 13 (＋) 22 (－) 44

製品No. 30933-0400

DXF

ネジの向き -

直径(ø) 4

重さ(kg) 0.10

各サイズ a M6 kN(1) - kN(2) - b1 252 b2 92 d 7 e 11 f 15 g 10 h 18 (＋) 22 (－) 44

製品No. 30933-0500

DXF

ネジの向き -

直径(ø) 5

重さ(kg) 0.18

各サイズ a M8 kN(1) - kN(2) - b1 267 b2 112 d 8 e 13 f 16 g 13 h 22 (＋) 26 (－) 52

製品No. 30933-0600

DXF

ネジの向き -

直径(ø) 6

重さ(kg) 0.18

各サイズ a M8 kN(1) - kN(2) - b1 267 b2 112 d 8 e 13 f 16 g 13 h 22 (＋) 26 (－) 52

製品No. 30933-0600-10

DXF

ネジの向き -

直径(ø) 6

重さ(kg) 0.34

各サイズ a M10 kN(1) - kN(2) - b1 278 b2 120 d 10 e 15 f 20 g 13 h 25 (＋) 30 (－) 44

製品No. 30933-0800-10

DXF

ネジの向き -

直径(ø) 8

重さ(kg) 0.47

各サイズ a M10 kN(1) - kN(2) - b1 303 b2 120 d 10 e 15 f 20 g 13 h 25 (＋) 30 (－) 44

製品No. 30933-0800

DXF

ネジの向き -

直径(ø) 8

重さ(kg) 0.68

各サイズ a M12 kN(1) - kN(2) - b1 354 b2 150 d 12 e 19 f 24 g 16 h 32 (＋) 44 (－) 60

製品No. 30933-1000

DXF

ネジの向き -

直径(ø) 10

重さ(kg) 1.35

各サイズ a M16 kN(1) - kN(2) - b1 445 b2 190 d 14 e 23 f 32 g 22 h 38 (＋) 42 (－) 64

製品No. 30933-1200

DXF

ネジの向き -

直径(ø) 12

重さ(kg) 2.57

各サイズ a M20 kN(1) - kN(2) - b1 530 b2 220 d 20 e 30 f 38 g 22 h 50 (＋) 50 (－) 58

製品No. 30933-1600

DXF

ネジの向き -

直径(ø) 16

重さ(kg) 5.07

各サイズ a M24 kN(1) - kN(2) - b1 559 b2 212 d 25 e 38 f 45 g 285 h 65 (＋) 49 (－) 92
