ターンバックルUNIVISSPLUS＋フォークボルト

製品No. 30970-0500-10

DXF

ネジの向き -

直径(ø) 5.0

重さ(kg) 0.05

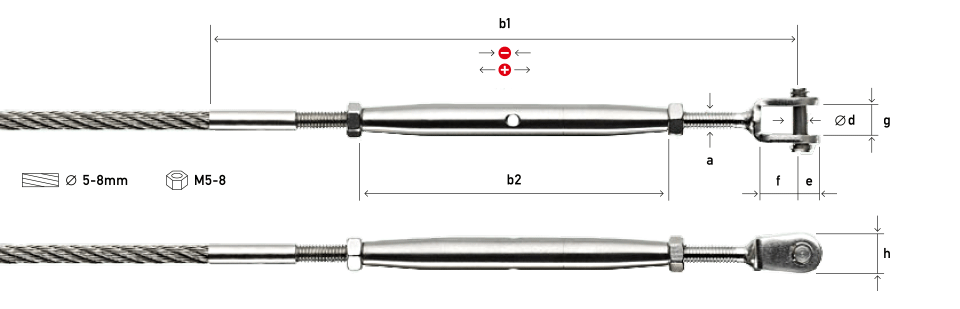

各サイズ a M5 b1 149 b2 80 d 5 e 7 f 10 g 8 h 13 (＋) 16 (－) 22

製品No. 30970-0500-11

DXF

ネジの向き -

直径(ø) 5.0

重さ(kg) 0.05

各サイズ a M5 b1 180 b2 80 d 5 e 7 f 10 g 80 h 13 (＋) 26 (－) 34

製品No. 30970-0600-10

DXF

ネジの向き -

直径(ø) 6.0

重さ(kg) 0.07

各サイズ a M6 b1 168 b2 92 d 5 e 7 f 10 g 8 h 13 (＋) 12 (－) 20

製品No. 30970-0600-11

DXF

ネジの向き -

直径(ø) 6.0

重さ(kg) 0.07

各サイズ a M6 b1 205 b2 92 d 5 e 7 f 10 g 8 h 13 (＋) 22 (－) 44

製品No. 30970-0800-10

DXF

ネジの向き -

直径(ø) 8.0

重さ(kg) 0.14

各サイズ a M8 b1 211 b2 112 d 8 e 13 f 16 g 13 h 22 (＋) 6 (－) 17

製品No. 30970-0800-11

DXF

ネジの向き -

直径(ø) 8.0

重さ(kg) 0.16

各サイズ a M8 b1 243 b2 112 d 8 e 13 f 16 g 13 h 22 (＋) 26 (－) 51
