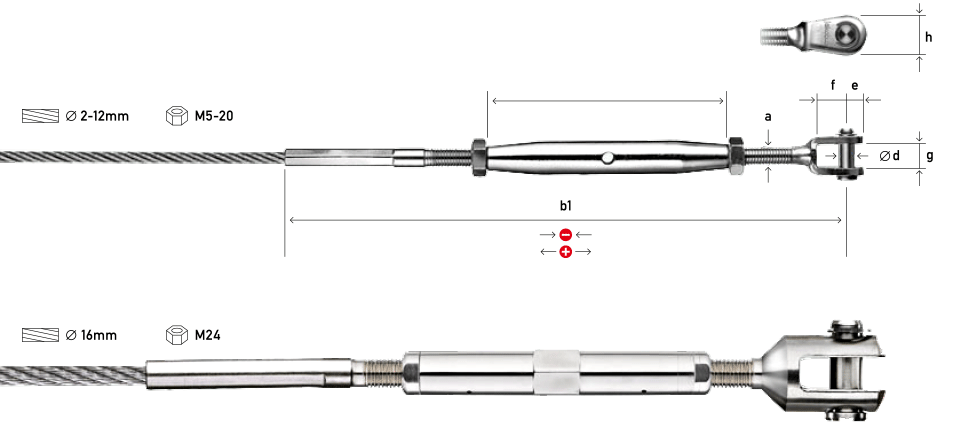

ターンバックル＋フォークボルト

製品No. 30970-0200

DXF

ネジの向き -

直径(ø) 2.0

重さ(kg) 0.05

各サイズ a M5 b1 176 b2 80 d 5 e 7 f 10 g 8 h 13 (＋) 26 (－) 34

製品No. 30970-0300

DXF

ネジの向き -

直径(ø) 3.0

重さ(kg) 0.08

各サイズ a M6 b1 205 b2 92 d 5 e 7 f 10 g 8 h 13 (＋) 22 (－) 44

製品No. 30970-0400

DXF

ネジの向き -

直径(ø) 4.0

重さ(kg) 0.10

各サイズ a M6 b1 215 b2 92 d 7 e 11 f 15 g 10 h 18 (＋) 22 (－) 44

製品No. 30970-0400-1

DXF

ネジの向き -

直径(ø) 4.0

重さ(kg) 0.18

各サイズ a M8 b1 237 b2 112 d 8 e 13 f 16 g 13 h 22 (＋) 26 (－) 52

製品No. 30970-0500

DXF

ネジの向き -

直径(ø) 5.0

重さ(kg) 0.18

各サイズ a M8 b1 243 b2 112 d 8 e 13 f 16 g 13 h 22 (＋) 26 (－) 52

製品No. 30970-0600

DXF

ネジの向き -

直径(ø) 6.0

重さ(kg) 0.28

各サイズ a M10 b1 275 b2 120 d 10 e 15 f 20 g 13 h 25 (＋) 20 (－) 54

製品No. 30970-0800

DXF

ネジの向き -

直径(ø) 8.0

重さ(kg) 0.54

各サイズ a M12 b1 353 b2 150 d 12 e 19 f 24 g 16 h 32 (＋) 34 (－) 70

製品No. 30970-1000

DXF

ネジの向き -

直径(ø) 10.0

重さ(kg) 1.12

各サイズ a M16 b1 458 b2 190 d 14 e 23 f 32 g 22 h 38 (＋) 42 (－) 84

製品No. 30970-1200

DXF

ネジの向き -

直径(ø) 12.0

重さ(kg) 2.05

各サイズ a M20 b1 549 b2 220 d 20 e 30 f 38 g 22 h 50 (＋) 50 (－) 98

製品No. 30970-1600

DXF

ネジの向き -

直径(ø) 16.0

重さ(kg) 3.51

各サイズ a M24 b1 570 b2 212 d 25 e 38 f 45 g 28 h 65 (＋) 46 (－) 94
