フォークエンド

製品No. 30981-0200

DXF

ネジの向き -

直径(ø) 2.0

重さ(kg) 0.02

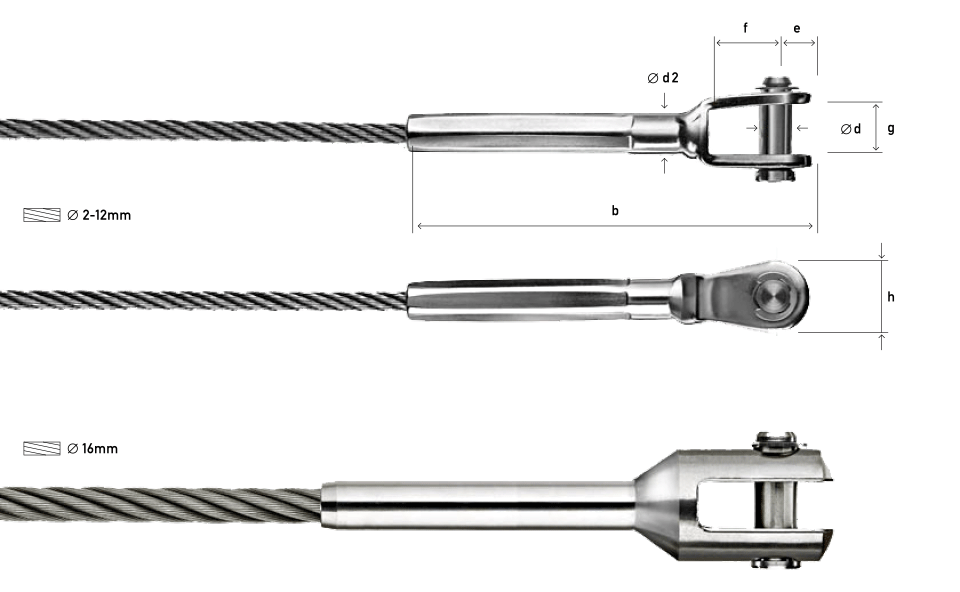

各サイズ b 40 d1 5 d2 5 e 7 f 10 g 8 h 13

製品No. 30981-0300

DXF

ネジの向き -

直径(ø) 3.0

重さ(kg) 0.02

各サイズ b 52 d1 5 d2 6 e 7 f 10 g 8 h 13

製品No. 30981-0400

DXF

ネジの向き -

直径(ø) 4.0

重さ(kg) 0.04

各サイズ b 63 d1 7 d2 7 e 11 f 15 g 10 h 18

製品No. 30981-0500

DXF

ネジの向き -

直径(ø) 5.0

重さ(kg) 0.06

各サイズ b 75 d1 8 d2 8 e 13 f 16 g 13 h 22

製品No. 30981-0600

DXF

ネジの向き -

直径(ø) 6.0

重さ(kg) 0.10

各サイズ b 95 d1 10 d2 10 e 15 f 20 g 13 h 25

製品No. 30981-0800

DXF

ネジの向き -

直径(ø) 8.0

重さ(kg) 0.18

各サイズ b 128 d1 12 d2 13 e 19 f 24 g 16 h 32

製品No. 30981-1000

DXF

ネジの向き -

直径(ø) 10.0

重さ(kg) 0.38

各サイズ b 170 d1 14 d2 18 e 23 f 32 g 22 h 38

製品No. 30981-1200

DXF

ネジの向き -

直径(ø) 12.0

重さ(kg) 0.72

各サイズ b 215 d1 20 d2 20 e 30 f 38 g 22 h 50

製品No. 30981-1600

DXF

ネジの向き -

直径(ø) 16.0

重さ(kg) 1.52

各サイズ b 263 d1 25 d2 27 e 38 f 45 g 28 h 65
