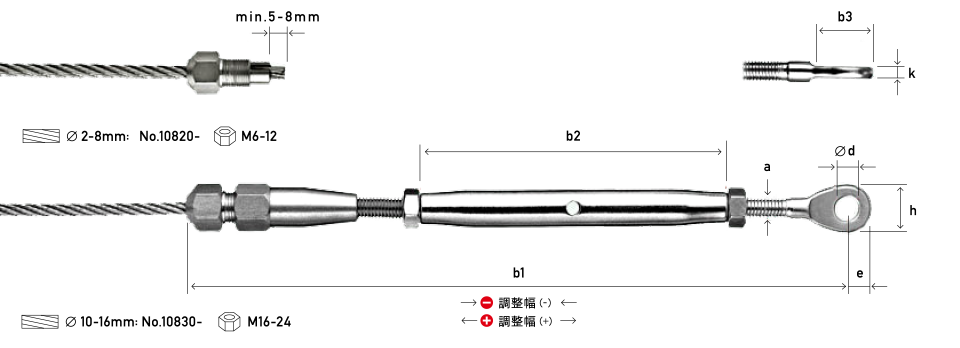

継手付きターンバックル+アイボルト

カタログダウンロード

材質:AISI 316

継手付きターンバックル+アイボルト

製品情報

製品No. DXF

ネジの
向き

直径
(ø)

重さ
(kg)

各サイズ a kN(1) kN(2) b1 b2 b3 d e h k (+) (-)

見積りシミュレーション

数量(個)

価格(円 / 税抜)

製品No. 30819-0200

DXF DXF

ネジの向き -

直径(ø) 2

重さ(kg) -

各サイズ a M6 kN(1) - kN(2) - b1 231 b2 16 b3 92 d 6.5 e 7 h 14 k 4 (+) 22 (-) 44

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30819-0300

DXF DXF

ネジの向き -

直径(ø) 3

重さ(kg) -

各サイズ a M6 kN(1) - kN(2) - b1 231 b2 16 b3 92 d 6.5 e 7 h 14 k 4 (+) 22 (-) 44

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30819-0400

DXF DXF

ネジの向き -

直径(ø) 4

重さ(kg) -

各サイズ a M6 kN(1) - kN(2) - b1 231 b2 16 b3 92 d 6.5 e 7 h 14 k 4 (+) 22 (-) 44

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30819-0500

DXF DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

各サイズ a M8 kN(1) - kN(2) - b1 262 b2 21 b3 112 d 8.5 e 8.5 h 17 k 5 (+) 26 (-) 52

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30819-0600

DXF DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ a M8 kN(1) 17.1 kN(2) 11.4 b1 262 b2 21 b3 112 d 8.5 e 8.5 h 17 k 5 (+) 26 (-) 52

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30819-0600-10

DXF DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ a M10 kN(1) 17.1 kN(2) 11.4 b1 283 b2 29 b3 120 d 10.5 e 12 h 22 k 6 (+) 20 (-) 54

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30819-0800

DXF DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ a M12 kN(1) 34.2 kN(2) 22.8 b1 352 b2 31 b3 150 d 13 e 14 h 25 k 8 (+) 34 (-) 68

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30819-0800-10

DXF DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ a M10 kN(1) 34.2 kN(2) 22.8 b1 304 b2 29 b3 120 d 10.5 e 12 h 22 k 6 (+) 20 (-) 54

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30819-1000

DXF DXF

ネジの向き -

直径(ø) 10

重さ(kg) -

各サイズ a M16 kN(1) 46.9 kN(2) 31.3 b1 425 b2 37 b3 190 d 14.5 e 15 h 31 k 10 (+) 38 (-) 62

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30819-1200

DXF DXF

ネジの向き -

直径(ø) 12

重さ(kg) -

各サイズ a M20 kN(1) 67.5 kN(2) 45 b1 499 b2 49 b3 220 d 19.5 e 21 h 40 k 15 (+) 50 (-) 58

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥
