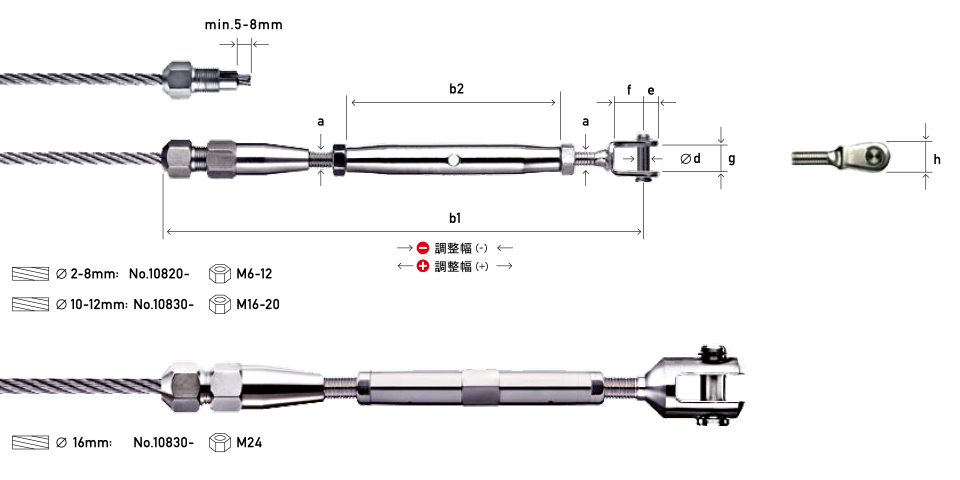

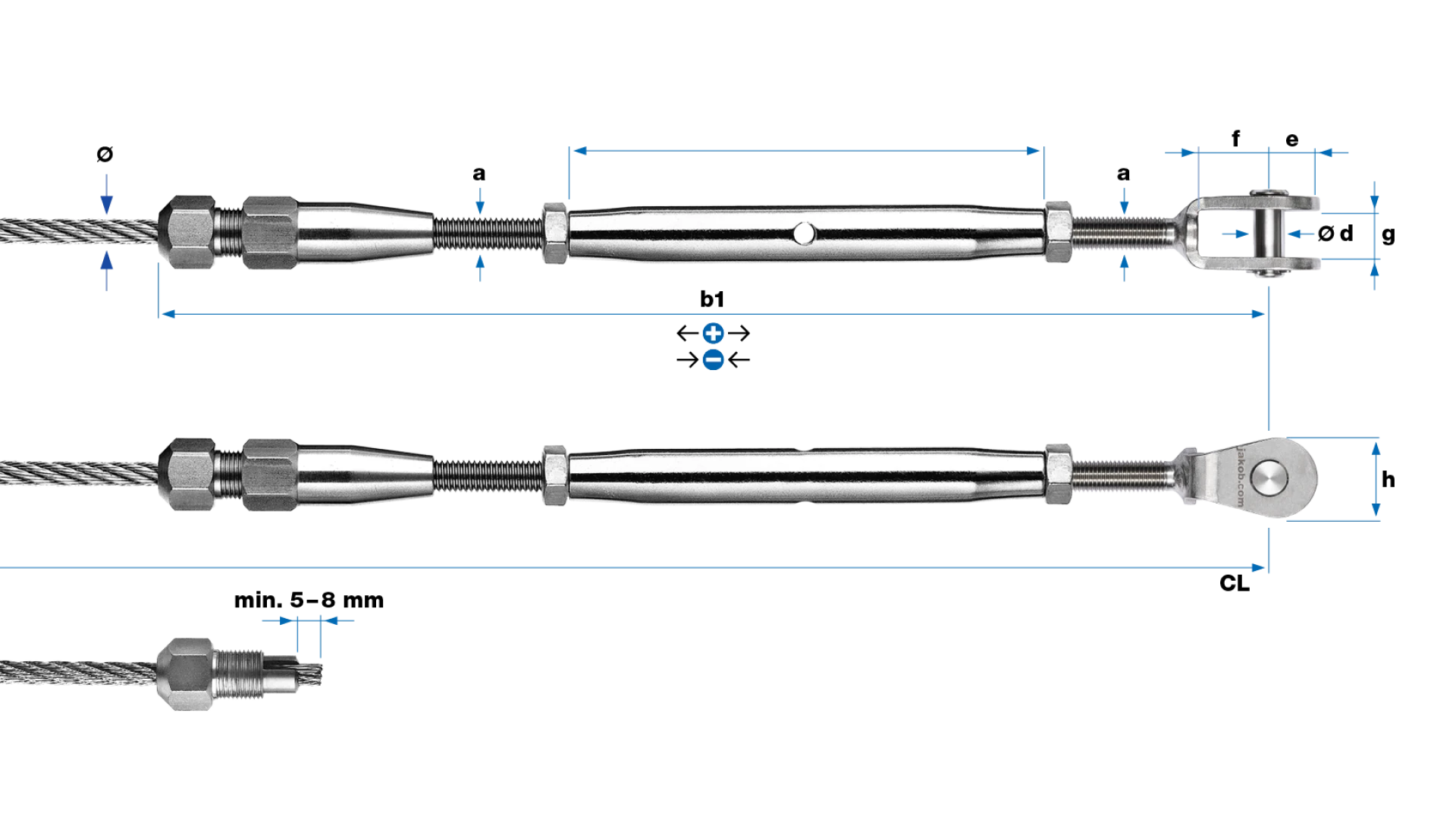

継手付きターンバックル＋フォークボルト

製品No. 30822-0200

DXF

ネジの向き -

直径(ø) 2

重さ(kg) -

各サイズ a M6 kN(1) - kN(2) - b1 239 b2 92 d 5 e 6 f 12 g 7.5 h 12.5 (＋) 22 (－) 44

製品No. 30822-0300

DXF

ネジの向き -

直径(ø) 3

重さ(kg) -

各サイズ a M6 kN(1) - kN(2) - b1 238 b2 92 d 5 e 6 f 12 g 7.5 h 12.5 (＋) 22 (－) 44

製品No. 30822-0400

DXF

ネジの向き -

直径(ø) 4

重さ(kg) -

各サイズ a M6 kN(1) - kN(2) - b1 239 b2 92 d 5 e 6 f 12 g 7.5 h 12.5 (＋) 22 (－) 44

製品No. 30822-0500

DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

各サイズ a M8 kN(1) - kN(2) - b1 263 b2 112 d 6 e 7 f 13 g 10 h 14.5 (＋) 26 (－) 52

製品No. 30822-0600

DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ a M8 kN(1) 17.1 kN(2) 11.4 b1 263 b2 112 d 6 e 7 f 13 g 10 h 14.5 (＋) 26 (－) 52

製品No. 30822-0600-10

DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ a M10 kN(1) 17.1 kN(2) 11.4 b1 272 b2 120 d 8 e 9 f 15 g 11 h 18 (＋) 30 (－) 44

製品No. 30822-0800-10

DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ a M10 kN(1) 34.2 kN(2) 22.8 b1 293 b2 120 d 8 e 9 f 15 g 11 h 18 (＋) 30 (－) 44

製品No. 30822-0800

DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ a M12 kN(1) 34.2 kN(2) 22.8 b1 351 b2 150 d 12 e 14 f 26 g 14 h 26 (＋) 44 (－) 58

製品No. 30822-1000

DXF

ネジの向き -

直径(ø) 10

重さ(kg) -

各サイズ a M16 kN(1) 46.9 kN(2) 31.3 b1 440 b2 190 d 14 e 18 f 32 g 22 h 34 (＋) 42 (－) 62

製品No. 30822-1200

DXF

ネジの向き -

直径(ø) 12

重さ(kg) -

各サイズ a M20 kN(1) 67.5 kN(2) 45 b1 524 b2 220 d 19 e 25 f 43 g 24 h 43 (＋) 50 (－) 56

製品No. 30822-1600

DXF

ネジの向き -

直径(ø) 16

重さ(kg) -

各サイズ a M24 kN(1) 119.7 kN(2) 79.8 b1 551 b2 212 d 25 e 35 f 40 g 25 h 63 (＋) 44 (－) 90
