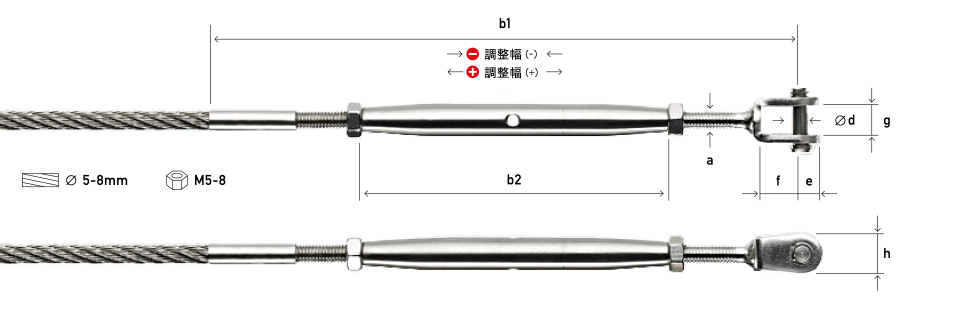

ターンバックルUNIVISSPLUS+フォークボルト

カタログダウンロード

材質:AISI 316

ターンバックルUNIVISSPLUS+フォークボルト

製品情報

製品No. DXF

ネジの
向き

直径
(ø)

重さ
(kg)

各サイズ a b1 b2 d e f g h (+) (-)

見積りシミュレーション

数量(個)

価格(円 / 税抜)

製品No. 30870-0500-10

DXF DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

各サイズ a M5 b1 151 b2 80 d 5 e 6 f 12 g 7.5 h 12.5 (+) 16 (-) 22

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-0500-11

DXF DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

各サイズ a M5 b1 182 b2 80 d 5 e 6 f 12 g 7.5 h 12.5 (+) 26 (-) 34

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-0600-10

DXF DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ a M6 b1 170 b2 92 d 5 e 6 f 12 g 7.5 h 12.5 (+) 12 (-) 20

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-0600-11

DXF DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ a M6 b1 207 b2 92 d 5 e 6 f 12 g 7.5 h 12.5 (+) 22 (-) 44

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-0800-10

DXF DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ a M8 b1 207 b2 112 d 6 e 7 f 13 g 10 h 14.5 (+) 6 (-) 17

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-0800-11

DXF DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ a M8 b1 239 b2 112 d 6 e 7 f 13 g 10 h 14.5 (+) 26 (-) 51

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥
