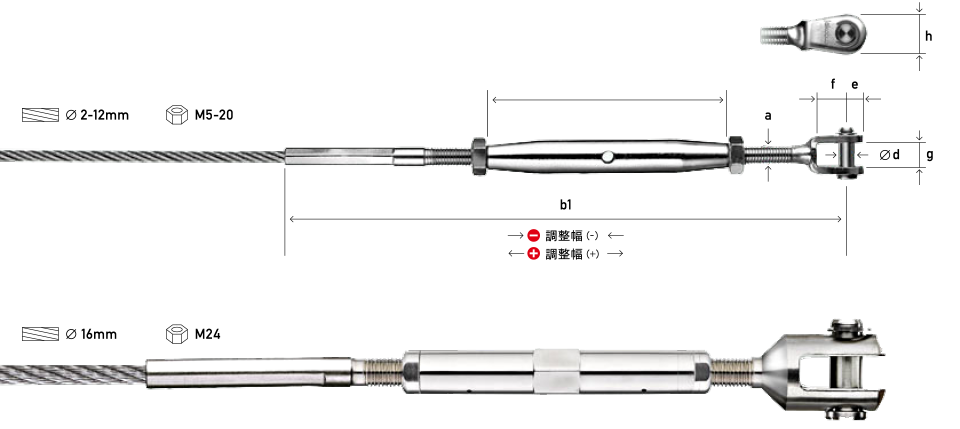

ターンバックル+フォークボルト

カタログダウンロード

材質:AISI 316

ターンバックル+フォークボルト

製品情報

製品No. DXF

ネジの
向き

直径
(ø)

重さ
(kg)

各サイズ a b1 b2 d e f g h (+) (-)

見積りシミュレーション

数量(個)

価格(円 / 税抜)

製品No. 30870-0200

DXF DXF

ネジの向き -

直径(ø) 2

重さ(kg) -

各サイズ a M5 b1 178 b2 80 d 5 e 6 f 12 g 7.5 h 12.5 (+) 26 (-) 34

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-0300

DXF DXF

ネジの向き -

直径(ø) 3

重さ(kg) -

各サイズ a M6 b1 207 b2 92 d 5 e 6 f 12 g 7.5 h 12.5 (+) 22 (-) 44

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-0400

DXF DXF

ネジの向き -

直径(ø) 4

重さ(kg) -

各サイズ a M6 b1 211 b2 92 d 5 e 6 f 12 g 7.5 h 12.5 (+) 22 (-) 44

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-0400-1

DXF DXF

ネジの向き -

直径(ø) 4

重さ(kg) -

各サイズ a M8 b1 233 b2 112 d 6 e 7 f 13 g 10 h 14.5 (+) 26 (-) 52

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-0500

DXF DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

各サイズ a M8 b1 239 b2 112 d 6 e 7 f 13 g 10 h 14.5 (+) 26 (-) 52

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-0600

DXF DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ a M10 b1 269 b2 120 d 8 e 9 f 15 g 11 h 18 (+) 20 (-) 54

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-0800

DXF DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ a M12 b1 355 b2 150 d 12 e 14 f 26 g 14 h 26 (+) 34 (-) 70

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-1000

DXF DXF

ネジの向き -

直径(ø) 10

重さ(kg) -

各サイズ a M16 b1 458 b2 190 d 14 e 18 f 32 g 22 h 34 (+) 42 (-) 84

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-1200

DXF DXF

ネジの向き -

直径(ø) 12

重さ(kg) -

各サイズ a M20 b1 554 b2 220 d 19 e 23 f 43 g 24 h 43 (+) 50 (-) 98

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥

製品No. 30870-1600

DXF DXF

ネジの向き -

直径(ø) 16

重さ(kg) -

各サイズ a M24 b1 573 b2 212 d 25 e 35 f 40 g 25 h 63 (+) 44 (-) 82

見積りシミュレーション

数量(個)

価格(円 / 税抜) ¥
