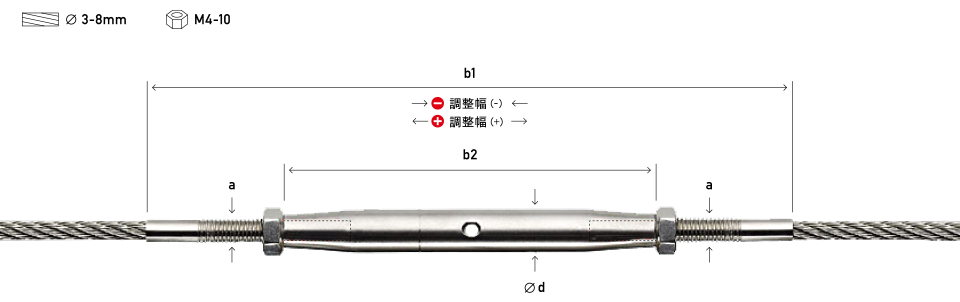

ターンバックルVISSLINE®

製品No. 30829-0300-15

DXF

ネジの向き -

直径(ø) 3

重さ(kg) -

各サイズ a M4 b1 85 b2 45 d 7 (＋) 8 (－) 14

製品No. 30829-0400-15

DXF

ネジの向き -

直径(ø) 4

重さ(kg) -

各サイズ a M5 b1 134 b2 80 d 8 (＋) 15 (－) 22

製品No. 30829-0400-16

DXF

ネジの向き -

直径(ø) 4

重さ(kg) -

各サイズ a M5 b1 164 b2 80 d 8 (＋) 25 (－) 40

製品No. 30829-0500-15

DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

各サイズ a M6 b1 146 b2 92 d 10 (＋) 12 (－) 20

製品No. 30829-0500-16

DXF

ネジの向き -

直径(ø) 5

重さ(kg) -

各サイズ a M6 b1 176 b2 92 d 10 (＋) 22 (－) 50

製品No. 30829-0600-15

DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ a M8 b1 172 b2 112 d 13.5 (＋) 6 (－) 17

製品No. 30829-0600-16

DXF

ネジの向き -

直径(ø) 6

重さ(kg) -

各サイズ a M8 b1 212 b2 112 d 13.5 (＋) 26 (－) 57

製品No. 30829-0800-16

DXF

ネジの向き -

直径(ø) 8

重さ(kg) -

各サイズ a M10 b1 220 b2 120 d 17.2 (＋) 20 (－) 54
