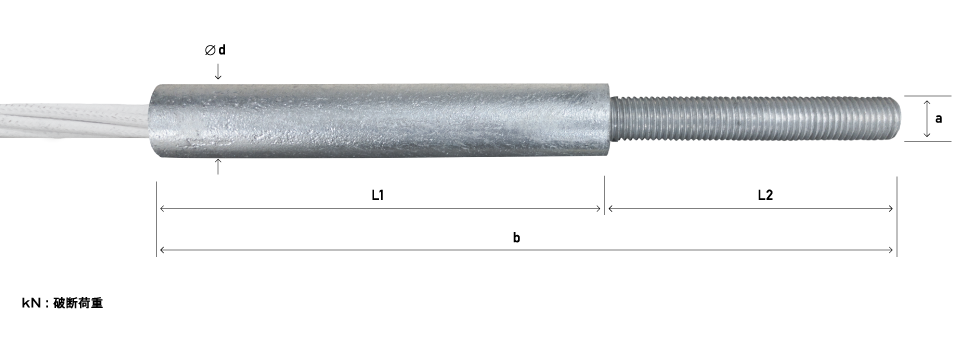

材質:SNR400B ※ボルト部分は鋼管内のめねじだけで仕上げることも可能です。
製品No. DXF
ネジの向き
直径(ø)
重さ(g)
各サイズ a(mm) b(mm) Φd L1(mm) L2(mm) 鋼管引抜荷重(kN) ボルト破断荷重(kN)
数量(個)
価格(円 / 税抜)
製品No. SN20-100-12
DXF -
ネジの向き 右
直径(ø) -
重さ(g) -
各サイズ a(mm) M12 b(mm) 400 Φd 20 L1(mm) 100 L2(mm) 300 鋼管引抜荷重(kN) 25 ボルト破断荷重(kN) 33
価格(円 / 税抜) ¥見積りに追加
製品No. SN20-150-12
各サイズ a(mm) M12 b(mm) 450 Φd 20 L1(mm) 150 L2(mm) 300 鋼管引抜荷重(kN) 40 ボルト破断荷重(kN) 33
製品No. SN27-150-16
各サイズ a(mm) M16 b(mm) 450 Φd 27 L1(mm) 150 L2(mm) 300 鋼管引抜荷重(kN) 40 ボルト破断荷重(kN) 62
製品No. SN27-250-16
各サイズ a(mm) M16 b(mm) 550 Φd 27 L1(mm) 250 L2(mm) 300 鋼管引抜荷重(kN) 80 ボルト破断荷重(kN) 62
