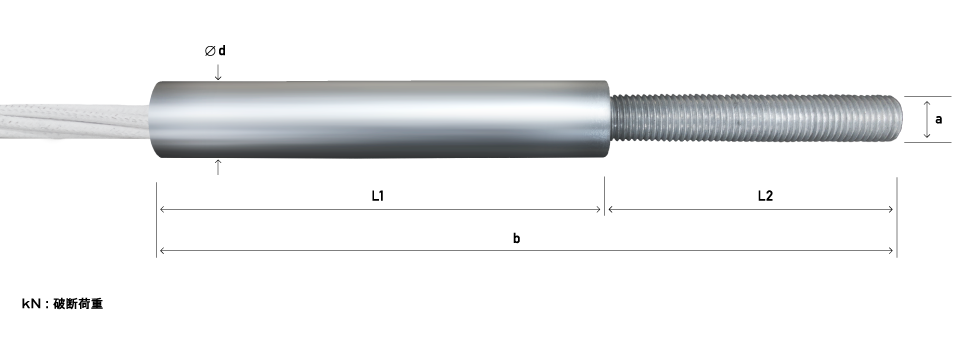

材質：SUS304 ※ボルト部分は鋼管内のめねじだけで仕上げることも可能です。
製品No. DXF
ネジの向き
直径(ø)
重さ(g)
各サイズ a(mm) b(mm) Φd L1(mm) L2(mm) 鋼管引抜強度(kN) ボルト破断荷重(kN)
数量(個)
価格(円 / 税抜)
製品No. SU20-100-10
DXF -
ネジの向き 右
直径(ø) -
重さ(g) -
各サイズ a(mm) M10 b(mm) 400 Φd 20 L1(mm) 100 L2(mm) 300 鋼管引抜強度(kN) 25 ボルト破断荷重(kN) 30
価格(円 / 税抜) ¥見積りに追加
製品No. SU20-150-10
各サイズ a(mm) M10 b(mm) 450 Φd 20 L1(mm) 150 L2(mm) 300 鋼管引抜強度(kN) 40 ボルト破断荷重(kN) 30
製品No. SU20-150-12
各サイズ a(mm) M12 b(mm) 450 Φd 20 L1(mm) 150 L2(mm) 300 鋼管引抜強度(kN) 40 ボルト破断荷重(kN) 43
製品No. SU20-200-12
各サイズ a(mm) M12 b(mm) 500 Φd 20 L1(mm) 200 L2(mm) 300 鋼管引抜強度(kN) 60 ボルト破断荷重(kN) 43
製品No. SU27-200-16
各サイズ a(mm) M16 b(mm) 500 Φd 27 L1(mm) 200 L2(mm) 300 鋼管引抜強度(kN) 60 ボルト破断荷重(kN) 78
製品No. SU27-250-16
各サイズ a(mm) M16 b(mm) 550 Φd 27 L1(mm) 250 L2(mm) 300 鋼管引抜強度(kN) 80 ボルト破断荷重(kN) 78
