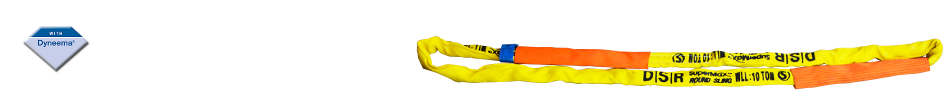

PRODUCTS (製品情報) SuperMax® ラウンドスリング
ダイニーマ®

課題を解決するスリング。

POINT 01 超高強度を実現。
ダイニーマ®SK75
心体にDSM社(オランダ)が開発したスーパー繊維
ダイニーマ®を採用。従来のワイヤロープスリング
(玉掛索)と比較し、約10分の1の軽量化を実現。
POINT 02 豊富なサイズバリエーション。
S.W.L:1t~250t(安全率7倍)
長さは32mまで製作できます。本体カバーは二重構造で、
ナイロン・ポリエステル・ダイニーマ®とそれぞれの
特長を活かした3種類のバリエーション。
また、傷んだ本体カバーは交換することができます。
POINT 03 超軽量・超低伸縮・超柔軟
ダイニーマ®の特性である低伸縮性能で、ワイヤロープ並みの低い伸び率。作業時の揚程が安定し、
安全に作業いただけます。また軽さと柔軟さが作業効率の大幅な向上に寄与します。

SuperMax® ラウンドスリング / 性能表カタログ

使用安全
荷重1/7
S.W.L [kgf]
吊りかた 規格
切断荷重
安全率7倍
単位重量
[kg/m]
ストレート
チョーク
バスケット
45°<α≦90°
90°<α≦120°

1,0001,0008001,4001,0002,0007,0000.18
3,0003,0002,4004,2003,0006,00021,0000.26
5,0005,0004,0007,0005,00010,00035,0000.35
8,0008,0006,40011,2008,00016,00056,0000.58
10,00010,0008,00014,00010,00020,00070,0000.77
15,00015,00012,00021,00015,00030,000105,0001.08
20,00020,00016,00028,00020,00040,000140,0001.41
25,00025,00020,00035,00025,00050,000175,0001.84
30,00030,00024,00042,00030,00060,000210,0002.12
35,00035,00028,00049,00035,00070,000245,0002.38
40,00040,00032,00056,00040,00080,000280,0002.63
50,00050,00040,00070,00050,000100,000350,0003.15
60,00060,00048,00084,00060,000120,000420,0004.24
70,00070,00056,00098,00070,000140,000490,0004.76
80,00080,00064,000112,00080,000160,000560,0005.26
100,000100,00080,000140,000100,000200,000700,0006.30
120,000120,00096,000168,000120,000240,000840,0008.05

※上記以外のサイズ(径)につきましては別途、お問い合わせ願います。 ※上記数値は予告無く変更することがあります。

用途例

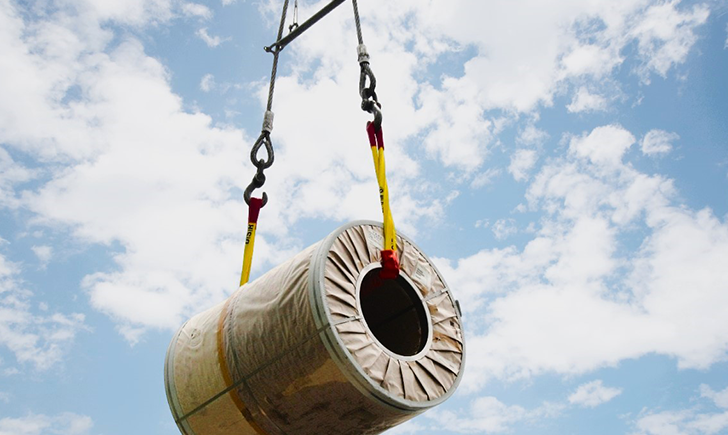

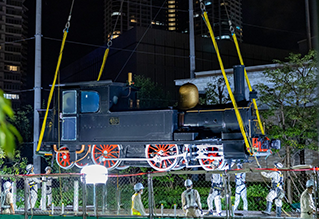

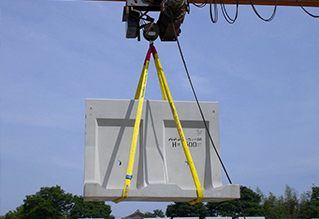

ガスタービン吊り / コイル吊り / 大型ローラー吊上 /高所玉掛け作業 / 低揚程玉掛け作業

使用上の注意

  • ※80℃以上の高温になる環境下では使用できません。
  • ※吊り荷が鋭利な場合は、保護カバーの使用など適切な処置が必要です。
